| 测量对象 | 烟气分析 |
|---|---|
| 测量范围 | (0~60)VOL% |
| 测量精度 | 0.01 |
| 尺寸 | （1120×80×75）mm（含把手） |
| 电压 | 220V |
| 分辨率 | 0.01VOL% |
| 工作温度 | (-20～50)℃ |
| 类型 | 烟气燃烧效率分析仪 |
| 重量 | 2kg |
| 分类 | 燃烧效率分析 |
| 品牌 | 路博 |
| 型号 | LB-1051 |
| 加工定制 | 是 |
| 检测误差 | ±1% |
| 检测项目 | 烟气含湿量、温度、 |

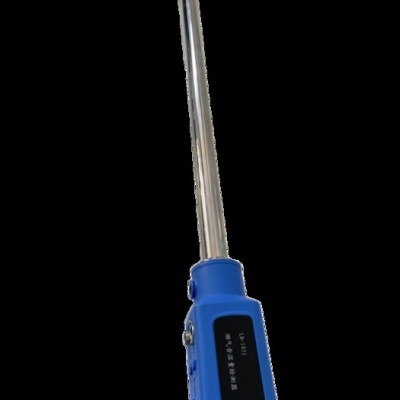

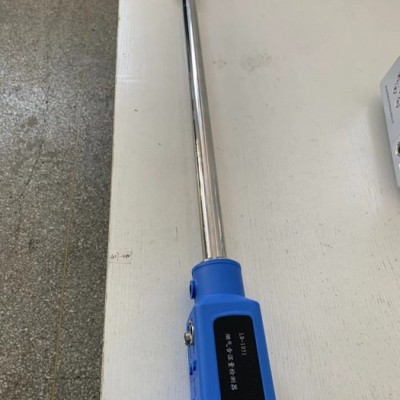

1.概述
LB-1051型湿敏电容烟气含湿量检测器是一款利用阻容法原理测量烟气湿度的设备。仪器能够适用于高温、高湿、高粉尘、高腐蚀、静电等复杂恶劣的测量环境。其主要应用于工业现场测量、火力发电、湿法脱硫检测、石油化工气体排放检测、热电气体排放检测、烟草工业、烘干箱、环境试验箱等。
2.执行标准
GB/T11605-2005 温湿度测量方法
GB/T 16157-1996固体污染源排气中颗粒物测定与气态污染物采样方法
HJ836-2017固定污染源废气 低浓度颗粒物的测定 重量法
3.主要特点
3.1采用原装进口湿度传感器，测量精度高，耐腐蚀，使用寿命长。
3.2采用温湿度修正补偿算法，消除烟道温度、压力对测量结果的影响，测量分辨率可达0.01％，测量精度更高。
3.3传感器表面双层粉尘过滤，有效保护传感器不受粉尘影响。
3.4特殊设计的加热装置，防止传感器表面结露，有效保护传感器。
3.5采用一体化设计，减少外部干扰，使用方便。
3.6操作界面简单，开机直接进入测量。
3.7大容量数据储存，可储存1000组数据文件。
3.8 OLED液晶显示屏显示。
3.9蓝牙打印机进行数据打印。
4.工作原理
整机测量采用阻容法原理测量所测气体的含湿量值。特殊设计的加热装置，确保气体无冷凝，提高了测量精度。
仪器整机结构图如图1所示。
图1 整机结构图
5.工作条件
5.1工作电源：电源适配器输入AC 220V±10%，50Hz
输出DC 24V/5A
5.2所测气体温度：不高于200℃；
5.3环境温度：(-20～50)℃；
5.4环境湿度：（0 ～95）%RH；
5.5适用环境： 非防爆场合；
5.6电源接地线应良好接地。
5.7野外工作时,应有防雨、雪、尘以及日光爆晒等侵袭的措施。
6.主要技术指标
| 主要指标 | 参数范围 | 分辨率 | 准确度 |
| 湿 度 | (0~60)VOL% | 0.01VOL% | 优于±2% |
| 测量温度 | (-40~200)℃ | 0.01℃ | 优于±0.2℃ |
| 大 气 压 | (50~110)kPa | 0.01 kPa | 优于±2% |
| 使用温度 | <200℃（注：200℃以上工况不可使用本仪器） | ||
| 响应时间 | <30s | ||
| 温控温度 | （0～160）℃ | ||
| 取样管长度 | 标准1米，其他长度可定制 | ||
| 工作温度 | （-20～+60）℃ | ||
| 适 配 器 | 输入AC 220V 50/60Hz 输出DC 24V 5A | ||
| 功 耗 | 60W | ||
| 尺 寸 | （1120×80×75）mm（含把手） | ||
| 重 量 | 约3Kg | ||
7.键盘功能说明
7.1“?” “?” “▲”键：参数输入状态时，用于修改参数；菜单选择状态时，用来移动光标，选中需要的菜单。
7.2“取消”键：主要执行退出操作。
7.3“确认”键：主要是执行确定修改数据、执行菜单功能。
7.4 在主菜单时，按“?” “?” 键可以循环选择子菜单；按“确认”键执行选中的菜单功能；按“取消”键退回到上一级菜单。
7.5 在修改数字状态时，按“?” “?”键有循环移位功能，可以选中需要修改的位；按“▲”键可以对选中的位数进行在0~9之间循环修改；按“确认”键确认修改好的数字；按 “取消”键取消本次修改操作，原数据保持不变。
8.操作说明
确认电源电压及正确的电源适配器，正确连接后，仪器自动进入工作状态。
8.1主界面操作
仪器接入电源后，直接进入主机界面，主机界面显示“测量”、“查询”、“标定”选项，主机界面如图2所示。
图2 主机界面
8.2检测界面
光标位于“检测”时，点击按键“确认”，仪器进入主工作界面，实时显示当前含湿量值，含湿量界面如图3所示，点击“▲”可查看当前烟温、大气压。
图3 含湿量界面
检测完成后界面显示如图4所示：
图4 文件界面
在图4显示界面时，点击按键“取消”，会出现提示用户是保存测量数据的界面，用户可自行调整文件号。提示界面如图5所示。
图5 选择文件号界面
8.3查询界面
光标位于“查询”时，点击按键“确认”，仪器进入查询界面，可查询之前测试的含湿量、烟温以及大气压，如图6所示，点击“▲”可查看此ID所包含的烟温、烟湿、含湿量、大气压、环境温度、加热温度。点击“?”可查看上一个ID的信息，点击“?”可查看下一个ID的信息。
图6 查询界面
8.4设置界面
光标位于“设置”时，点击按键“确认”， 仪器进入设置界面，如图7所示。
图7 设置界面
此页面可自行设定加热温度、采样时间，可自行删除历史数据。
8.5级设置
光标置于“级设置”是点击按键“确认”，输入密码“0003”，点击按键“确认”进入级设置界面如图8所示
图8 级设置界面
对比校准仪器，可以通过对含湿量、大气压、烟温、温度的零点以及倍率进行标定。
8.6数据打印
将蓝牙打印机开机，进入仪器查询界面选定要打印的文件，点击按键“确认”仪器会自动检测附近蓝牙打印机设备进行数据打印。
9.注意事项
9.1仪器适用于非防爆场合。
9.2仪器使用AC 220V 50Hz电源适配器或外接DC24V电源，防止误接其他电源损坏仪器，以及造成人身伤害。
9.3仪器在运输、使用过程中应尽量避免强烈震动、碰撞及灰尘、雨、雪的侵袭。
9.4仪器在使用前应进行充分的预热，以保证测量过程中的准确性；
9.5测量高湿环境时，仪器使用结束后应在环境空气中运行一段时间，确保下次测量的正常进行；
9.6应定期清洗仪器前端的不锈钢滤芯；
9.7严禁在高于200℃以上的温度使用本仪器测量；
9.8使用过程中若仪器淋雨或内部进水应立即切断电源，并联系厂家维护；
10.简单故障及排除方法
当仪器运行中出现故障时，仪器会自动转入故障提示界面，故障提示界面主要显示故障内容的信息。故障提示界面如图9所示。
可能存在的故障信息、故障原因及解决方法对应关系如下表所示：
| 故障信息 | 故障原因 | 解决方法 |
| 气压错误 | 仪器内部进水 | 将仪器从烟道内取出，在环境空气中运行一段时间。 |
| 探头结露 | 预热不充分 | 将仪器从烟道内取出，在环境空气中运行一段时间。 |
| 探头温度过高 | 烟温超过180℃ | 已超出仪器的使用温度范围，应立即停止使用 |
11.出厂装箱单
| 序号 | 名称 | 规 格 | 单位 | 数量 | 备注 | |
| 1 | 主机 | / | 台 | 1 |
| |
| 2 | 电源适配器 | / | 个 | 1 |
| |
| 3 | 钛合金滤芯 | / | 个 | 1 | （已安装在仪器前端） | |
| 4 | 热敏打印机 | / | 台 | 1 |
| |
| 5 | 打印机连接线 | / | 根 | 1 |
| |
| 6 | 打印机电源适配器 | / | 个 | 1 |
| |
| 7 | 铝合金箱 | / | 个 | 1 |
| |
| 8 | 资料袋 | 说明书 | / | 份 | 1 |
|
| 9 | 合格证 | / | 份 | 1 |
| |
注：实际配置以发货装箱单为准
