- 品牌/型号：优迈视/YMS－E2
- 品牌：优迈视
- 型号：YMS－E2
- 监听范围：5-80平米（米）
- 工作电压：6-12v
- 输出阻抗：600欧姆非平衡
- 消耗电流：10ma
- 频率响应：100-5500Hz
- 输出电平：0-6v
| 更多宝贝>> | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||

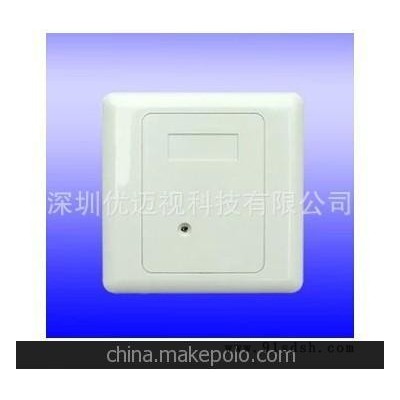

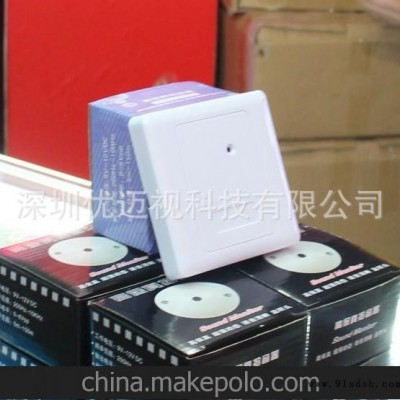

监控器材配件 安防产品开关面板式拾音器
音色纯正，内置自动增益控制(AGC)电路精心设计而成,
工作电压：6-12VDC,频
频率响应：100-5500Hz,
监听范围：5-80平米
拾音器接线图：
拾音器的安装方法及注意事项：
一、拾音器连接电缆的选择和布线
1、距离很短，比如只有几米远，拾音器/监听头可以使用普通的电话线、5类网络双绞线、屏蔽/非屏蔽信号电缆等。
2、距离较远，或者环境复杂，比如周边有信号发射器或其他无线通信设备，应该使用带屏蔽层的线缆，推荐用RVVP2*0.5或者2*0.75，原则是距离越远线径尽量越粗。
布线时最好单独走线，不要同交流电等强电使用同一缆槽，同时尽量远离变压器、灯具整流器等强电磁干扰设备。音频线与电源线最好分开走线，避免电流干扰。
二、供电的相关问题
1、独立供电（推荐稳压电源），信号就用2×0.5 RVVP 电缆传输。
2、集中供电（在机房集中供电），用3×0.5 RVVP芯电缆，分别为电源正、音频信号正、公共地。电磁复杂环境可以使用屏蔽电缆，其屏蔽层单端连接设备地。注意：布线时最好单独走线，不要同交流电等强电使用同一缆槽，同时尽量远离变压器、灯具整流器等强电磁干扰设备。
安装时要考虑到电源效率和线损问题，尽量选用标称值较高的电源。拾音器一般供电为12V直流稳压电，如果距离很远，可在机房供15V的电压。
三、音频线的连接
音频信号线和音频地线可以直接连接的设备： 随声听耳机、有源音箱、音响功放、音视频分配器、DVR硬盘录像机、视频服务器、调音台、录音机、声卡或其他音频设备的Line In 线性输入端（严禁接麦克风接口）。
1、硬盘录像机。硬盘录像机大都有相应的音频输入端口，一般为同轴电缆 BNC插头。拾音器音频线需要连接到BNC插头的中心插针位置，拾音器公共地需要连接到BNC插头的外壳（也就是连接同轴电缆的屏蔽铜网）。
2、自带功放的有源音箱。一整套普通的有源音箱一般都是左右两只，分别对应音频线的左右声道。此款拾音器只提供一路音源，所以它是“单声道”音源。拾音器的音频线接音箱线的左/右声道音频线，拾音器公共地接音箱线的地线。
3、其他诸如功放、调音台等音频设备的连接方法等同上述方式。
4、严禁把拾音器接入声卡、调音台、功放等设备的麦克风(MIC)输入端，否则可能损坏设备。这是因为拾音器内部虽然也包含麦克风，但同时也包含放大、降噪、回声处理等电路，输出1Vpp以上的“Line Out”音频信号。
5、笔记本计算机很少配备有“Line In”音频输入插孔，一般只配备MIC输入插孔和SPEAKER输出插孔。拾音器不能直接接入到MIC口，只能购买一台专业的外置USB接口台式声卡，使用其中的“Line In”端口来接。
6、拾音器音频线不能直接接到两种音频设备上，必须连接拾音器适配器，以避免由于阻抗不匹配可能引起的音质变差。
注意：在所有连接过程中或拨动开关时，将您的放大设备的音量调节到最小，避免瞬间的电冲击。
四、如果有很大的噪音或品质低下。请检查以下几方面：
（1）本拾音器不能使用开关电源供电，请使用优质的12V普通直流稳压电源。您可以选用本公司提供的拾音器优质电源或适配器来供电。
（2）如果音频线接到其它音频设备，请断开连接后直接连接到随身听耳机/电脑用的普通有源音箱进行测试。如果噪音消失说明拾音器本身没有问题，请检查连接的音频设备或其他方面。
（3）检查噪声是否由于声音自激造成的：监听用的音箱一定不能与拾音器靠得太近，尽量不要在同一个房间进行测试。由于拾音器的灵敏度高，音箱的声音反馈到拾音器的麦克风必然会导致声音自激啸叫。同一个房间需要监听，可以使用头戴式耳机。
（4）布线时最好单独走线，不要同交流电等强电使用同一电槽，同时尽量远离变压器、灯具整流器等强电磁干扰设备。使用3×0.5RVVP屏蔽电缆也能有效避免外界干扰，其中要求屏蔽层单端接地（见前面连线说明）
（5）严禁把拾音器接入声卡、调音台、功放等设备的麦克风(MIC)输入端，否则可能损坏设备。这是因为拾音器内部虽然也包括麦克风，但同时也包含放大、降噪、回声处理等电路，其输出的为1Vpp以上的“Line Out”音频信号。
（6）有的视频监视器自带喇叭，但可能效果差，请使用优质耳机或有源音箱进行监听。
（7）某些计算机主板上的集成声卡品质较差，录音时会引起严重噪声，请改用品牌的优质独立声卡。
（8）检查拾音器声音增益电位器或放大设备的音量是否调节合适。
（9）有的品牌音频分配器品质不高，会导致声音发闷、裂化等，请选用优质分配器。
（10）某些型号的硬盘录像机只注重视频处理而忽略音频处理可能导致同步录像的声音品质低下。请先断开硬盘录像机，然后直接用优质耳机或有源音箱接到音频线上去听如果音质很好，就可以确定拾音器品质没有问题。
