| 货号 | A |
|---|---|
| 声道 | 5.1声道 |
| 是否带DVD | 带DVD机 |
| 信噪比 | 80（db） |
| 品牌 | PLAYVISION |
| 型号 | HDA-20 |
|
|
| 宝贝详情： |
一.产品设计理念： 玩视科技HAD-20,HDMI Digital Audio Decoder数字音频解码器:采用HDMI解码方式及24位音频DSP，96KHz数字接收器，及192KHz/24bit ADC及DAC.支持杜比数码AC-3杜比定向逻辑，DTS，PCM等多种数字音频格式源码解码，多种声场及两种聆听模式效果重放，模拟音频5.1输出，可自行配不同的功放及音箱，以获得不同的音效效果，可方便对接众多娱乐设备光纤及同轴输出的数字信号及模拟信号(如:机顶盒、高清播放机、蓝光DVD、PS2、PS3、XBOX360)。
二．功能
1.支持2*HDMI输入,1*HDMI输出,同时可解HDMI信号源内DTS/AC-3信号 2.支持2*Spdif光纤输入 3.支持1*Coaxal同轴输入 4.支持1*USB声卡,96KHZ数字音频 5.支持1*L/R模拟音频输入 6.支持6*RCA音频模拟5.1输出
三.特点
1.高档的铝合金面板喷沙工艺，黑色有机玻璃镜片搭配VFD荧光屏显示，操作方便，外观精美。 2.采用美国Crystal（水晶）CS493264系列音频DSP,CS8415,96Hz数字接收器,96KHz/24bit ADC及DAC。 3.支持杜比数码、杜比定向逻辑、DTS等解码，多种聆听模式及声场效果重放。 4.自动识别：AC-3，DTS、PCM数字信号，解码格式：DolbyDigital、DolbyProLogicⅡ、DTS、AC-3、HDCD。 5.六声道模拟音频输出，可自行选配不同的低通滤波电路，以获得不同的效果。 6.全频频宽（20Hz～20KHz），用户可以通过低通滤波器调节频宽。 7.内置输入信号自动识别功能，当没有信号时可提供控制静噪信号输出，免除了外接检测电路。 8. 数码与模拟地线独立，降低对主板PCB LAYOUT的要求，获得更好的性能。 9.内置9种DSP效果。大小喇叭模式选择，直选2.1或5.1模式，噪声测试功能，方便准确定位各个音箱的位置。 10.采用日本三菱顶级电子音量控制芯片PT2322，主声道及环绕等高低音调节，各声道音量单独调节功能。 11.全功能遥控控制。支持能道选择,主音量控制,高低音控制等 ……
四．技术参数： 毛重:3KG 编者记:
编者记: A. 1-----------采用了继电器隔离,当信号源无音频时,有效的制止杂音带来的干扰,保证音频的纯真效果 B. 2-------------采用了96KHZ的USB声卡芯片,有效的保证USB声卡连接到电脑能输出5,1声道,无需驱动,即插即用 C. 3------------采用了CS8416光纤通道切换芯片 D. 4------------采用低频EI型火牛变压器,有效避免高频带来的啸叫声 E. 5------------采用了PTC2322高低音控制芯片,有效的控制高低音输出时的效果 F. 6------------采用了CS493264 (美国水晶公司)芯片,纯硬件DTS音频解码方案,有效保证DTS解码效果及DSP效果(99%以上的用户认同的芯片) G. 7-------------HDMI输入部份采用了美国Silicon Image公司的接收与发射芯片,有效保证,HDMI传输与切换不受影响
五.随机配件:
1.解码器主机----------------------------1台
4. USB传输线-----------------------------1条 5.电源供电线------------------------------1条 5.使用说明书------------------------------1份

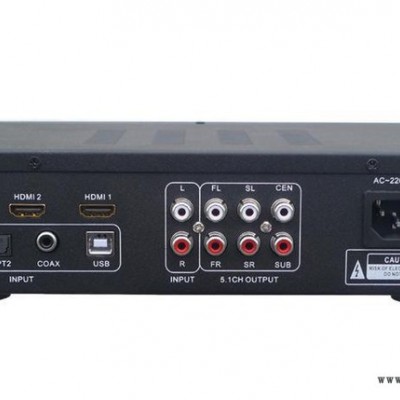

六.接口介绍与功能介绍：
1.HDMI OUT---------------HDMI输出接口 2.HDMI 1--------------------HDMI输入接口 3.HDMI 2--------------------HDMI输入接口 4.OPTCAIL1----------------光纤1输入接口 5.OPTCAIL2----------------光纤2输入接口 6.COAXIAL-----------------同轴输入接口 7.OPTCAIL-----------------光纤1输入接口 8.USB IN-------------------电脑USB声卡接口 9.L/R IN:-----------------模拟音频输入接口 10. ANALON OUT------------模拟5.1CHL输出接口（FL/FR/CEN/SW/SL/SR）
七,遥控及控制按钮功能介绍
STANDBY: -------待机/开机键(按下此键时显示屏为----) REST: ----------复位键(按下此键,所有设置回到出初始设置) OPT1/OPT2: -----直入光纤1/2输入通道 COX: -----------直入同轴1/2输入通道 HDMI1/HDMI2------切换HDMI输入通道 AUX: ------------AUDIO模拟输入通道 C.DELAY+/1: ----中置延时加与减 S.DELAY+/-:-----环绕延时加与减 DIMMER+/-:------LED显示屏及指示灯同步高度调节 LISTEN: --------5.1声道/3.1CH与2.0输出切换键 TEST: -----解码器内置声道自检测试(接好功放机时可听到有噪音分 别从六个声道输出) SPEAKER: -------大小喇叭开关键(显示屏会显示ON/OFF) DSP: -----------不同声场子音效切换键 MUTE: ----------静音键(按下此键后,LED屏会闪烁当前音量状态,但无声音输出,再按一次恢复正常) VOL+/-:---------总音量加与键(按下这键后可控制音量大小0db~63db) L/R: -----------左右声道平衡切换(按下L/R此键后,调节左右声道平衡度,范围0db~14db,7DB为左右平衡) BASS+/-:--------重低音最大小键(范围-12db~12db,默认0db) TREBLE+/-:------高音音量大小键(范围-12db~12db,默认0db) CEN+/-:---------中置音量大小键(范围0db~14db,默认7db) SL+/-:---------左环绕音量大小键(范围0db~14db,默认7db) SR+/-:---------右环绕音量大小键(范围0db~14db,默认7db) SW+/-:---------低音音量大小键(范围0db~14db,默认7db)

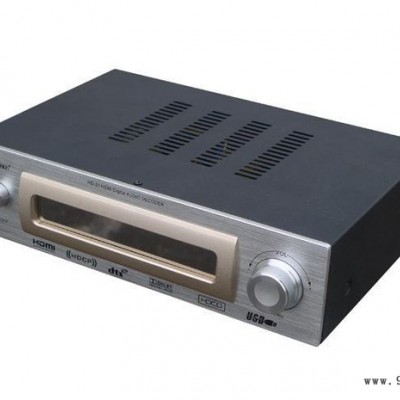

实物图片:
|
HDMI-Decoder系列解码器特点：
产品类型 | HDMI+DTS音频解码器 |
接口 | HDMI,光纤,同轴,RCA,USB |
尺寸 | 245x170x70mm |
颜色 | 黑色 |
重量 | 3000g |
工作环境温度： | 0摄氏度 到 70 摄氏度 |
工作环境湿度 | 10% to 85 % RH |
电源： | AC~220V/50hz |
DSP主芯片 | CS493264(水晶) 支持9种DP模式 |
解码格式 | AC-3，DTS、PCM数字信号，解码格式：DolbyDigital、DolbyProLogicⅡ、DTS、AC-3、HDCD |
HDMI芯片 | Silicon Image(HDMI1.4 3D);HDCP1.4 |
HDMI支持格式 | 480I/P,576I/P,720P,1080I/P@60Hz等 |
USB声卡输入(无需驱动,即插即用) | 支持(96KHZ数字音频) |
光纤接口输入 | 2路(支持DTS/AC-3等) |
同轴接口输入 | 1路(支持DTS/AC-3等) |
模拟声输入 | 1路(L/R模拟立体声) |
|
|
显示屏 | VFD荧光屏 |
VFD荧光屏亮度 | 可通过遥控控制VFD屏明暗度 |
DTS/AC3(VFD识别显示) | 可以通过VFD屏显示当前模式(HDMI,DTS,AC等) |
音量控制 | 支持(主音量0~63db及各环绕音量)高低音等 |
通道切换 | 面板旋钮(数位编码开关“旋与按”)及遥控切换 |
|
|
输出模式 | 5.1声道(6RCA接口) |
(可根据自己要求调节) | 3.1声道(通过FL+FR+CEN三个接口实现) |
| 2.0声道(通过FL+FR两接口实现)立体声 |
|
|
适用机器范围 | 蓝光DVD,硬盘播放器,高清机顶盒;游戏PS3,XBOX360,DM500,DM800及PC等 |
适用环境 | 家庭影院,教学实验室,会议集成系统音效处理,电影院音频解码;KTV音效处理 |
|
|
供电模式 | 交流220V转DC5V;+/-12V,-21V;AC3.1等 （内部用EI型火牛变压器，避免高频对音频带来的啸叫声） |
最大功率 | 约30W |
