| 品牌 : | 上海稳宏 | 型号 : | SBW |
| 类型 : | 滑动式交流稳压器 | 输出电流 : | 152A |
| 输入电压 : | 304Vac-456Vac | 输出电压 : | 380V&400V可设定 |
| 输出功率 : | 100KVA | 频率范围 : | 45-65Hz |
| 工作温度 : | -25℃~+45℃ | 工作湿度 : | 90%RH |
| 产品认证 : | ISO9001 | 标称容量 : | 100KVA |
| 绝缘电阻 : | 5MΩ | 外形尺寸 : | 620*920*1400 |
| 相数 : | 3 | 响应时间 : | 20ms |
| 效率 : | ≥98% | 加工定制 : | 是 |
| 抗电强度 : | 3000V 1min | 稳压精度 : | ±1% |
| 波形失真 : | ≤0.1% | 过载能力 : | 过载1.5倍，持续5分钟 |
| 过压保护 : | 242V(L-N) | 欠压保护 : | 198V（L-N） |
| 过载保护 : | 可设置 | 显示功能 : | LCD液晶显示 |
上海稳宏电气设备有限公司
专业生产稳压器/低压变压器/节电器 /无源（有源）谐波滤除装置/UPS间断电源/稳频变频电源。
农业、交通、邮电、铁路、科研文化等领域的大型机电设备、金属加工设备、生
我公司产品广泛用于印刷 胶印机，标签机，轮转机CTP等。医疗 DR,CT,核磁生化超声等。机床加工中心，龙门加工，激光切割，伺服冲床等。还有工业、产流水线、建筑工程设备、电梯、微机机房、电脑控制设备、刺绣轻纺设备、空调、广播电视、宾馆等一切需要稳压、变压、谐波滤除的场所。
已经成为海德堡、小森、高宝、罗兰、三菱、利优比等印刷品牌,西门子、飞利浦、GE、东芝,联影，康达，安健，安科等医疗品牌。DMG森精机、通快、瑞士百超、马扎克、友嘉、起亚、重庆二机床、等机床品牌，合作供应商。
真诚希望与您合作，资源共享合作双赢！ www.wenhong-sh.ocm 地址：上海市宝山区陈川路555弄176号
传真 Email: @163.com
真诚感谢您的光临。
谢谢！

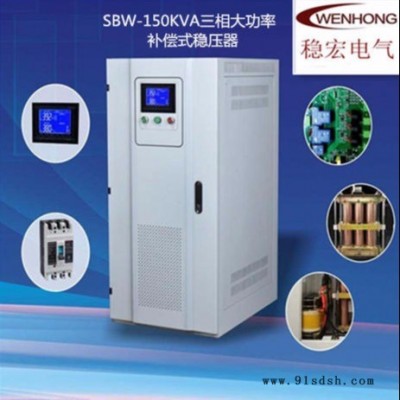

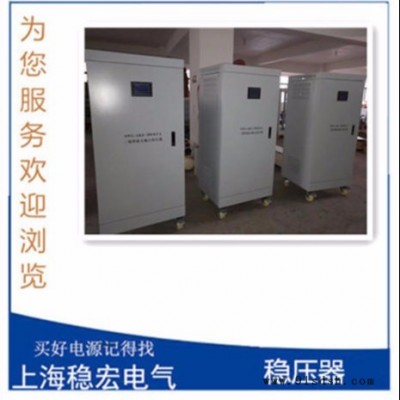

一、产品简介
SBW-S& DBW-S系列单、三相全自动补偿式电力稳压器是我公司引进德国交流稳压电源 ，采用先进的数字信号处理器DSP控制的 新一代稳压电源产品，其稳压精度高，响应速度快，稳压器输出电压参数可设定，LCD大屏幕直观显示当前电压和电流，实时监控电源运行状态并具备故障记录保存功能；适用于医疗影像设备（螺旋扫描CT，数字X光机DR，超导磁共振等）、进口印刷设备（海德堡、曼罗兰、小森多色胶印机等）、数字广播电视发射机、数控加工中心（德玛吉DMG、马扎克Mazak、哈斯等）、激光切割机（通快、百超、大族、宏山、邦德等使用IPG、相干（美国）、rofin（德国）、锐科、创鑫激光发生器）；当外界的供电网络电压波动或负载变化，而造成电压波动时，能自动保持输出电压稳定，且输出电压可根据用户需要灵活设置。
二、产品应用&工作原理
一、SBW-S三相全自动补偿式稳压器的应用：
1、医疗影像设备：螺旋CT，数字X光机DR，超导核磁共振MRI；质子 、直线 肿瘤治疗设备，对供电电压
精度要求高，需安装三相稳压器，保护医疗设备稳压运行，当前已稳定运行在西门子、飞利浦、GE、东芝、日立、
联影、康达、安科、安健等相关医疗设备。
2、印刷设备，多色胶印机、轮转机等：
海德堡（heidelberg）印刷稳压器选型参考：CD102-4SBW-YS-180KVA，CD102-5SBW-YS-200KVA，SM74
，GT052，XL75-6，SM102-4等各规格海德堡稳压器配套。
曼罗兰（manroland）印刷稳压器选型参考：R705-SBW-YS-200KVA，R706-5BSBW-YS-250KVA，R706-4，
R205 8开，R305 8开，R905 全张等各规格印刷机。
小森（komori）印刷机稳压器选型参考：L429 SBW-G-100KVA、L426SBW-G-100KVA、L428 四开机、L440
对开四色、L540对开五色、L640对开六色等各规格印刷机，小森机输出设置200V稳变一体机；
高宝（kba）印刷机稳压器选型参考：利必达105SBW-YS-225KVA、利必达106SBW-YS-250KVA、全张146等型号。
其他品牌配置印刷机专用稳压器如三菱钻石3000对开4色SBW-YS-180KVA，高斯轮转机一般为400KVA
3、钣金机械加工：激光切割机、激光焊接设备的激光发生器一般为进口IPG，rofin，输入电压要求400V，对电压范围、
电压不平衡度有严格要求，安装三相稳压器不仅能对激光发生器提供有效保护，更能提高激光切割的效果和速度。
4、高速数控加工中心：CNC的转速目前都在1万转以上，电压的稳定尤为重要；主要品牌DMG、HASS、mazak等系列
加工中心对其输入电压有着严格要求，安装三相稳压器能保证机床输入电压稳定可靠，保护加工中心稳定运行，提高
其加工精度。
5、工业低压馈线末端：由于外界高压侧电压高低波动及工厂内部电压不稳，导致负荷末端电压过低（导致电机发热，设
备欠压报警） 、电压过高（设备过压报警，控制元件过压损坏），安装三相稳压器后，馈线端设备可长期运行，保护
电机等负载设备。
6、农网末端线路损耗压降解决：农网供电半径大，空载电压高，负载后电压跌落大，设备无法启动，安装三相稳压器可
保证设备稳定启动，长期运行。
7、空压机、中央空调输入侧电压不稳：现代的变频螺杆空压机&制冷压缩机，为了保护电机寿命，配备有灵敏的保护系
统；电压输入不稳定会导致系统电压报警，设备停机，加装稳压器亦可以稳定其输入电压，保障设备运行。
8、数字广播电视发射机：随着广电总局数字无线覆盖的推动，对数字广播电视发射机及发射台的升级，其供电系统亦落
后于当前先进设备，安装稳压器+UPS既能保护发射机的运行，也能确保播出不间断。
9、纺织设备类：横机、精编机（LIBA）、其他纺织设备（恒天）、印染等设备供电安装三相稳压器。
10、其他需要特定稳定输出电压的场合：如工矿企业、通讯、石化、汽车制造、新能源等设备的供电场合。
二、SBW-S三相全自动补偿式的控制工作原理：
DSP控制系统通过电压互感器实时检测输出电压信号，经过12位高速ADC每周期倍频锁相技术同步采样128点，完成真有
效值和FFT转换后，进入MCU控制中心，MCU根据预先存储的设置参数控制伺服电机，电机通过传动装置调节变压器电刷
系统从而改变补偿变压器补偿电压的大小，达到输出电压稳定的目的。
三、SBW-S三相全自动补偿式稳压器技术参数一览表
| 容量范围 | 三相容量 SBW-30-2500KVA ；单相容量：DBW-20-150KVA | |
| 输入电压 | 三相380Vac（304456）可定制更宽范围 | |
| 输出电压 | 三相380Vac 单相220Vac；可根据客户需求订制输出电压，如200V 208V 400V | |
| 稳压精度 | 1-5可调 | |
| 频率范围 | 50Hz/60Hz | |
| 效 率 | ＞98（功率等级50KVA以上） | |
| 响应速度 | 0.04S | |
| 稳定速度 | 输入电压相对于额定值阶跃变化10时，稳定时间1.5S | |
| 绝缘电阻 | 2MΩ | |
| 绝缘强度 | 2000V 1分钟无击穿 | |
| 波形畸变 | 输出电压波形与输入电压波形相比较，其相对谐波含量的增量不大于1 | |
| 通信功能 | 可选配RS232、RS485、GPRS接口，完成遥信遥测遥控功能 | |
| 显示功能 | LCD高亮液晶显示，能显示输入输出电压、输出电流值、频率、温度及故障告警状态指示等。HMI人机界面触摸屏显示（可选） | |
| 保护功能 | 具有延时输出，过压、欠压、过载、短路、过热、缺相、逆相等告警及保护功能，并在故障恢复后，能够自动恢复稳压供电。 | |
| 工作温度 | -15+55 | |
| 相对湿度 | 10-90RH | |
| 海拔高度 | ＜3000m，超出标准海拔，根据GB6450干式变压器中第3.2.3条和4.2条降额使用 | |
| 防护等级 | IP20，可定制IP45级以下防护等级 | |
| 噪 音 | ＜55dB | |
| 执行标准 | YD/T 1074-2000通信用交流稳压器 JB/T7620－1994补偿式交流稳压器 | |
四、SBW-S三相全自动补偿式稳压器选型一览表
| 型 号 | 额定容量(KVA) | 频率(hz) | 输入电压（V） | 输出电压（V） | 输出电流（A） | 外形尺寸（mm）宽*深*高 | 柜数 |
| SBW-S-30 | 30 | 50/60 | 304-456 | 380 | 46 | 550*800*1200 | 单柜 |
| SBW-S-50 | 50 | 50/60 | 304-456 | 380 | 76 | ||
| SBW-S-80 | 80 | 50/60 | 304-456 | 380 | 121 | ||
| SBW-S-100 | 100 | 50/60 | 304-456 | 380 | 152 | 620*920*1300 | |
| SBW-S-120 | 120 | 50/60 | 304-456 | 380 | 182 | ||
| SBW-S-150 | 150 | 50/60 | 304-456 | 380 | 227 | 700*1000*1390 | |
| SBW-S-180 | 180 | 50/60 | 304-456 | 380 | 273 | 700*1050*1390 | |
| SBW-S-200 | 200 | 50/60 | 304-456 | 380 | 304 | 700*1050*1390 | |
| SBW-S-225 | 225 | 50/60 | 304-456 | 380 | 341 | 1000*700*1600 | |
| SBW-S-250 | 250 | 50/60 | 304-456 | 380 | 380 | ||
| SBW-S-300 | 300 | 50/60 | 304-456 | 380 | 456 | 1100*800*1800 | |
| SBW-S-320 | 320 | 50/60 | 304-456 | 380 | 486 | ||
| SBW-S-350 | 350 | 50/60 | 304-456 | 380 | 532 | ||
| SBW-S-400 | 400 | 50/60 | 304-456 | 380 | 608 | 1250*1100*2000 | 双柜 |
| SBW-S-500 | 500 | 50/60 | 304-456 | 380 | 760 | ||
| SBW-S-600 | 600 | 50/60 | 304-456 | 380 | 912 | ||
| SBW-S-800 | 800 | 50/60 | 304-456 | 380 | 1216 | 850*1200*2000 | 叁柜 |
| SBW-S-1000 | 1000 | 50/60 | 304-456 | 380 | 1520 | ||
| SBW-S-1200 | 1200 | 50/60 | 304-456 | 380 | 1823 | ||
| SBW-S-1600 | 1600 | 50/60 | 304-456 | 380 | 2431 | 1350*1250*2000 | |
| SBW-S-1800 | 1800 | 50/60 | 304-456 | 380 | 2735 | 1450*1350*2200 | 肆柜 |
| SBW-S-2000 | 2000 | 50/60 | 304-456 | 380 | 3039 |
五、SBW-S三相全自动补偿式稳压器选型一览表
1、稳定的数字控制系统：
1.1 SBW-S系列三相全自动补偿式稳压器全系统采用当前 新32位DSP数字控制系统，主频高达168Mh；内置硬件乘法器，单周期（1/168000000秒）完成32位乘法运算， 短时间（20ms一个电压周期）准确捕捉电压变化，并响应稳压。
1.2 内置9路24位同步ADC模数转换系统，对三相输入和输出电压及三相电流进行真有效值计算，采样精度高，测量电参数准确，保证了稳压器的高精度和高速响应，三相全自动补偿式稳压器的输出电压精度高达±1。
2、敏捷的智能显示系统：
SBW-S系列三相全自动补偿式稳压器得益于DSP全数字系统升级，其LCD液晶显示界面与控制系统融合；
2.1、显示信息丰富：7寸LCD液晶显示屏幕，将控制系统采集的稳压器三相输入电压、三相输出电压，三相输出电流、稳压器故障状态（过压、欠压、过流、相序）、稳压器工作状态（统调、分调、手动、自动）等重要信息全屏展示。
2.2、参数可设定：SBW-S系列三相全自动补偿式稳压器可以根据现场不同设备要求，设定适配电压，其设置值（380410V）可设定，稳压器通过设定参数可满足 大部分负载的需要（360440V输出可调节）；同时，根据其现场线路长短，可设定线损补偿；对于系统内置的其他保护参数（过压值、过流值、欠压值），用户参数（稳压精度、相序保护、启动时间）均可灵活设置。
2.3、故障记录保存：得益于SBW-S系列稳压器的数字控制系统庞大的存储容量，当稳压器发生任何故障时，该状态将直观显示在LCD屏幕；其 近10次的故障记录保存在系统存储器，可以读取分析，快速定位故障点，排除故障，确保稳压器的正常运行。
2.4、高安全性，区别于过往显示系统（需要直接连接380V强电至显示器和门板）具有的误操作和检修触电隐患，全新显示系统为5V供电采样，属于人体直接接触的安全电压，查看和更换系统更加安全。
3、完善的通讯接口系统：
SBW-S系列三相全自动补偿式稳压器，标配RS-485通讯接口，内置Modubs-RTU通讯协议，满足SBW-S系列稳压器的联网需要；选配GPRS(4G)-DTU模块，可以方便与物联网、以太网局域网组网，实现PC服务器、手机APP、DCS控制中心远程三遥（遥信、遥测、遥控）。
4、结构化操作面板设计：
SBW-S系列三相全自动补偿式稳压器使用结构化封闭设计，强弱电上下分离，有效隔离控制干扰；主回路、补偿变压器、调压器及连接电缆与操作面板封闭防护，SBW-S系列稳压器连接完进出线电缆后，盖上绝缘端子盖板，所有操作界面无220V/380V强电系统外漏，有效保证用户操作安全；
5、与其他稳压相比：
SBW-S系列三相全自动补偿式稳压器与其它型式的稳压器相比，具有容量大、效率高、无波形畸变、电压调节平稳等
优点，适用负载广泛，能承受瞬时超载，可长期连续工作，手动／自动切换，设有过压保护、缺相、相序保护及机械
故障自动保护，本机具有运行可靠、体积小，重量轻，使用安装方便等优点。（分数显、仪表指示两类）
*稳压精度高：采用RMS真有效值取样控制板，稳压精度15可调。
*响应速度快：小于等于0.04S。
*负载类型广：适应感性、容性、阻性全部负载。
*保护功能全：具备过压、欠压、过载、短路、过热、缺相等保护功能。
*稳压范围宽：标配±20，可定制±30±50范围。
*整机效率高：稳压器效率98。
*控制技术稳：先进的PID模糊控制技术，系统稳定好。
*输出波形佳：输出电压波形无畸变，无谐波。
*选用材质优：0.35mm高导磁低损耗涂层硅钢片，C1017各向异性碳刷。
*自控程度高：系统全自动稳压、启动延时、故障解除自动恢复功能。
*负载容量大：稳压器容量从1KVA2500KVA可选。
*通信功能全：RS485+RS232+GRPS三种通信方式可选，符合Modbus-RTU协议。
*净化能力强：在稳压器输入端配置高通流量浪涌抑制器，解决雷电感应和干扰脉冲尖峰对设备的冲击。
