| 是否进口 : | 否 | 产地 : | 北京 |
| 品牌 : | 汉原高科 | 型号 : | HY5700-2V(Z)4A(Z) |
| 接口类型 : | FC/ST | 传输距离 : | 20 |
| 外观尺寸 : | 桌面式 | 信噪比 : | 75 |
| 信号阻抗 : | 75 | 带宽 : | 100 |
| 电源 : | 5 | 功耗 : | 8W |
| 类型 : | 音频光端机 | 是否跨境货源 : | 否 |

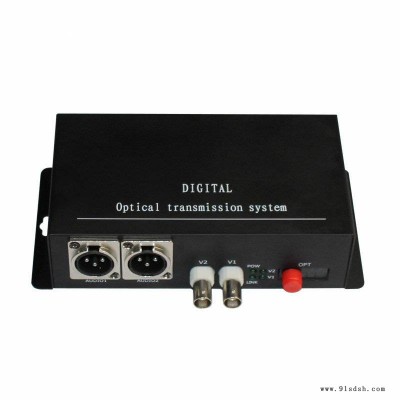

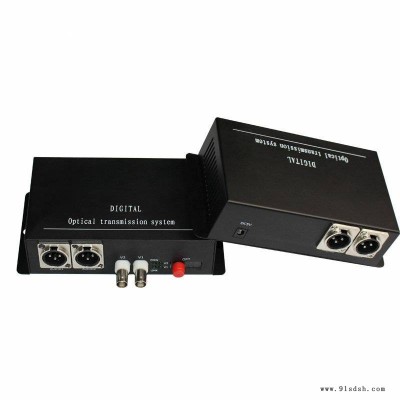

卡侬头平衡音频光端机分为发射机和接收机两部分，成对使用，用于1-16路平衡音频信号的光纤长距离传输。设备采用数字编码技术，音频接口为XLR(卡侬座)。前端平衡音频信号直接输入，经过光纤传输从后端输出接有源音箱或者接功放驱动喇叭。采用16bit数字音频编码，系统指标达到或超过广播标准。
产品特性：
波长 | 1310nm&1470nm~1610nm |
光功率 | -10~ -5dBm / -5~0dBm |
光纤类型 | 50/125um多模，62.5/125um 多模，9/125um单模 |
接收机灵敏度 | -25dBm |
光学接口 | FC、ST、SC(可选) |
传输距离 | 0~550M(多模) / 20/40/60/80KM(单模) |
音频通道 | 4路 |
音频输入接口 | XLR母头 |
音频输出接口 | XLR公头 |
输入/输出阻抗 | 10K Ohm |
输入/输出电压 | 1Vp-p |
频响 | 20 Hz～24kHz @±3dB |
采样频率 | 48kHz |
信噪比 | > 80dB |
指示灯说明：
电源指示灯：绿色—电源接入正常指示灯亮。不正常不亮。
光路指示灯：绿色---光路不正常，绿灯闪烁。光路正常时不亮。
数据指示灯：绿色---有数据传送,指示灯闪烁.
视频指示灯：绿色（与光路指示灯共）--有视频输入或输出绿灯亮。没有不亮。
注：为长期安全稳定的使用本产品,请在使用本产品与户外产品连接或在户外安装使用本产品，安装防雷设施,并确认产品接地良好。
订购信息
推荐型号 | 产品描述 |
HY5700-1A(Z) | 1路正向卡侬头平衡音频光端机、FC接口、单模单纤、20公里、桌面式 |
HY5700-2A(Z) | 2路正向卡侬头平衡音频光端机、FC接口、单模单纤、20公里、桌面式 |
HY5700-1A(S) | 1路双向卡侬头平衡音频光端机、FC接口、单模单纤、20公里、桌面式 |
HY5700-2V(Z)2A(Z) | 2路模拟视频+2路正向卡侬头平衡音频、FC接口、单模单纤、20公里、桌面式 |
HY5700-2V(Z)1A(S) | 2路模拟视频+1路双向卡侬头平衡音频、FC接口、单模单纤、20公里、桌面式 |
| HY5700-4A(Z) | 4路正向卡侬头平衡音频光端机、FC接口、单模单纤、20公里、桌面式 |
HY5700-2A(S) | 2路双向卡侬头平衡音频光端机、FC接口、单模单纤、20公里、桌面式 |
HY5700-2V(Z)4A(Z) | 2路模拟视频+4路正向卡侬头平衡音频、FC接口、单模单纤、20公里、桌面式 |
HY5700-2V(Z)2A(S) | 2路模拟视频+2路双向卡侬头平衡音频、FC接口、单模单纤、20公里、桌面式 |
HY5700-8A(Z) | 8路正向卡侬头平衡音频光端机、FC接口、单模单纤、20公里、1U机架式 |
| HY5700-4A(S) | 4路双向卡侬头平衡音频光端机、FC接口、单模单纤、20公里、1U机架式 |
| HY5700-2V(Z)8A(Z) | 2路模拟视频+8路正向卡侬头平衡音频、FC接口、单模单纤、20公里、1U机架式 |
| HY5700-2V(Z)4A(S) | 2路模拟视频+4路双向卡侬头平衡音频、FC接口、单模单纤、20公里、1U机架式 |
注：光口传输距离20KM/40KM/60KM/80KM/100KM可选
