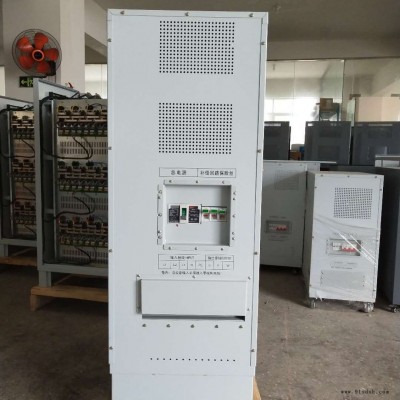

| 品牌 : | 上海稳宏 | 型号 : | ZBW |
| 类型 : | 晶闸管交流稳压器 | 输出电流 : | 122A（A） |
| 输入电压 : | 304V -456V（V） | 输出电压 : | 380V（V） |
| 输出功率 : | 80KW（W） | 频率范围 : | 47/63HZ |
| 工作温度 : | 55 | 工作湿度 : | 45 |
| 标称容量 : | 80kw | 相数 : | 三相 |
| 响应时间 : | 20毫秒 | 效率 : | 98% |
| 加工定制 : | 是 |
1.介绍
ZBW系列智能型无触点交流稳压器是上海稳宏电气设备有限公司研发生产的新一代交流稳压电源，满足了高精尖设备对电源的特殊需求。具有响应速度快、稳压精度高、无碳刷、无触点、无机械、免维护、三相电压自动平衡等优点，是SBW系列机械式稳压器升级换代产品。并在机械加工、医疗设备、印刷设备、广电通讯系统等领域得以广泛良好应用，获得用户的一致好评。
2. 型号命名

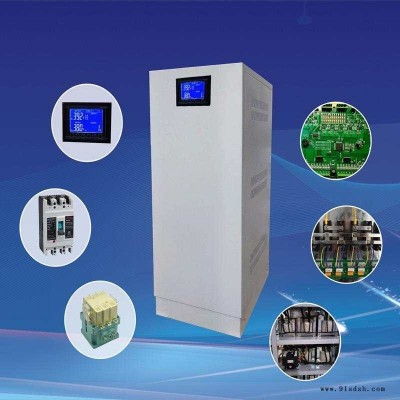

3.人机界面
ZBW系列稳压器采用大屏幕LCD液晶显示，通过LCD液晶屏幕能直观显示电压、电流、故障状态、工作方式等参数。其稳压精度、输出电压、工作方式等可通过面板设定，操作简单。
4.技术指标
输入 | 稳压范围 | 三相304V-456V,单相176V-264V |
频率 | 47HZ-63HZ | |
出 输 | 额定电压 | 相电压220V，线电压380V （还可设定电压，如：400V等） |
稳压精度 | ±（1-5）可选择（常规设定为±2） | |
响应时间 | 20ms | |
波形失真 | 不产生附加波形畸变（静态） | |
效率 | 98 | |
三相不平衡度 | 三相电压自动平衡 | |
延时输出 | 先稳压再输出（保护设备不受冲击） | |
护 保 | 过压 | 输出相电压超过10（245V），切断输出或不间断转向旁路并输出故障电压 |
欠压 | 输出相电压低于10（195V），切断输出或不间断转向旁路并输出故障电压 | |
相序 | 自动检测相序（错相，逆相，缺相）断电并输入故障原因 | |
过载 | 电子检测，过载3分钟内切断输出，或者转市电并输出过载电流 | |
过流 | 电子检测和断路器双重保护 | |
短路 | 电子检测和断路器双重保护 | |
旁路 | 不间断自动旁路 | |
指 | 电压 | A、B、C、ABC三相分别具有真有效值LCD液晶显示 |
电流 | A、B、C、ABC三相分别具有真有效值LCD液晶显示 | |
工作状态 | 稳压状态/市电状态 | |
异常 | 缺相，错相，逆相，过压、欠压、过载、保险丝断 | |
人机界面 | 智能化的人机界面操作面板，方便设定查询各种参数 | |
工作方式 | 具有稳压和市电两种工作方式 | |
过载能力 | 5倍额定电流1秒钟 | |
人机界面 | 智能化的人机界面操作面板，方便设定查询各种参数 | |
通讯协议 | RS232，485协议选配 | |
5.性能特点
响应速度快 | 12位高速AD采集，每周波采集64点，单片机进行数字处理运算，电子模块快速补偿 |
可设定多种调整方式 | 同调：当设定同调时，AD同时采集A、B、C三相电压的真有效值进行平均计算，给出指令进行补偿，可以有效提高三相电压的不平衡度 |
分调：当设定分调时，三相电压各自调整，保证三相电压都在精度范围内，特别适合单相负载 | |
混合调整：微电脑自动分析应该进行同调或分调 | |
测量技术先进 | 12位AD采集，单片机进行数字滤波及真有效值计算 |
控制精确无误 | 大规模可编程逻辑器件与单片机的 配合 |
人性化的界面 | 通过操作面板触摸键可以设定各种指标（输出电压、稳压精度、保护功能） |
输出波形无失真 | 无触点过零开关切换，同频、锁相、正弦波叠加补偿原理 |
抵抗谐波干扰 | 真有效值电压检测 |
负载范围广 | 阻性、容性、感性负载都能适应 |
缓起动抗冲击 | 具有先稳压再输出功能 |
保护功能全 | 当出现过压、欠压时可在1秒内保护或者不间断自动转换至旁路工作，并且具有完善的缺相、过载、短路保护及故障后声光报警功能 |
电压电流显示 | 电压、电流分别真有效值LCD液晶显示 |
6.工作原理

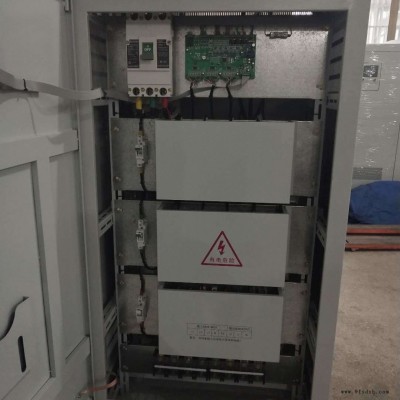

ZBW系列微电脑无触点交流稳压器，采用微电脑（MCU+PLD+12位高速AD）智能检测，输出指令控制电子模块（IGBT或SCR）的快速切换，通过变压器同频、锁相、正弦波叠加补偿的原理保持输出电压的稳定。
极快的稳压速度，极高的稳压精度，三相电压自动平衡！
7.型号规格表
型号 | 稳压范围（V） | 额定容量（KVA） | 额定电流 | |
ZBW-S10 | 三相 ±20％ | 10 | 15 | |
ZBW-S20 | 20 | 30 | ||
ZBW-S30 | 30 | 46 | ||
ZBW-S50 | 50 | 76 | ||
ZBW-S80 | 80 | 121 | ||

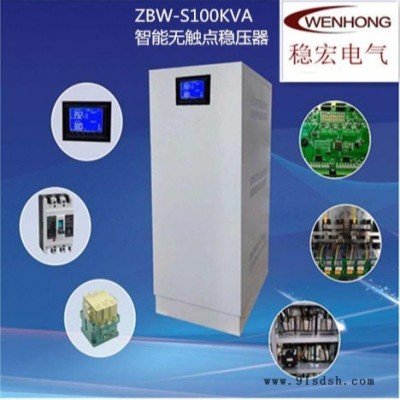

ZBW-S100 | 100 | 152 | ||

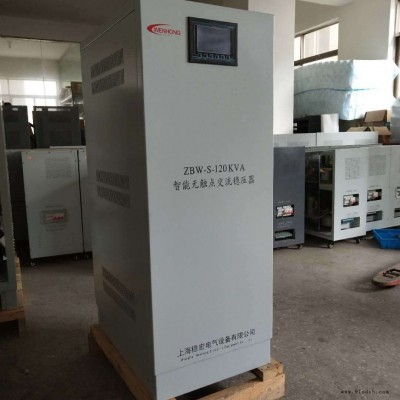

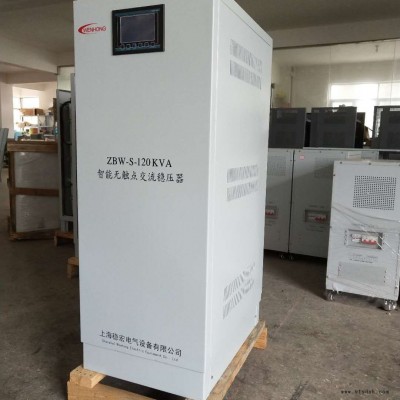

ZBW-S120 | 120 | 182 | ||
ZBW-S150 | 150 | 228 | ||
ZBW-S180 | 180 | 273 | ||
ZBW-S200 | 200 | 300 | ||
ZBW-S225 | 225 | 342 | ||
ZBW-S250 | 250 | 380 | ||
ZBW-S320 | 320 | 486 | ||
ZBW-S400 | 400 | 608 | ||
ZBW-S500 | 500 | 760 | ||
ZBW-S600 | 600 | 912 | ||
ZBW-S800 | 800 | 1216 | ||
ZBW-S1000 | 1000 | 1520 | ||
ZBW-S1200 | 1200 | 1824 | ||
ZBW-S1400 | 1400 | 2127 | ||
ZBW-S1600 | 1600 | 2431 | ||
ZBW-D3 | 单相 ±20％ | 3 | 13.5 | |
ZBW-D5 | 5 | 22.5 | ||
ZBW-D10 | 10 | 45 | ||
ZBW-D15 | 15 | 68 | ||
ZBW-D20 | 20 | 91 | ||
ZBW-D30 | 30 | 137 | ||
ZBW-D50 | 50 | 228 |
8.功能选型
ZBW智能无触点交流稳压器（标准型）
ZBWL智能无触点交流稳压器（经济型）
该机型的稳压精度为5，特别适合对电压精度要求不高的设备使用，性价比高。其它指标与标准型完全相同。
ZBWB智能无触点交流稳压器（带变压器的稳变一体机）
该机型集稳压与变压于一体，与分离式稳压器与变压器相比具有占地面积小、外形美观，避免分离式稳压器与变压器连接的麻烦，可以适应不同国家的电压要求（如三相200V220V400V440V460V690V等），除外形尺寸外其它指标与标准型完全相同。
ZBWJ智能无触点交流稳压器（净化型）
有的电网质量出现了瞬间尖脉冲、高频谐波干扰、设备间相互的EMI电磁传导干扰等各种异常情况。普通的稳压电源可能不能满足要求，特研制了ZBWJ系列交流净化稳压电源。
在ZBW系列基础上增加了以下功能（包含ZBW系列所有指标）：
A、浪涌保护:40KA峰值大电流8-20us多次冲击自恢复（防雷）；
B、尖峰抑制:输入4000V，8-20us脉冲，输出小于40V ；
C、滤波性能:15KHZ10GHZ，差模70100dB,共模100dB，对高频具有很好的抑制作用；
D、加装超隔离变压器（选件）
ZBWT智能无触点交流稳压器（三相三线型，无零线输入）
该产品适合输入没有零线的场合使用。
ZBWC智能无触点交流稳压器（远程监控）
该产品具有标准的RS232接口（可转换为RS485/CAN/RJ45），满足MODBUS-RTU协议，方便远程监控。
9.服务售后保障
免费保修12个月，终身维护。
在货到用户方后，根据工程具体情况，可提供调试开通服务，保证设备如期正常运行。
举行不定期的电话回访和现场回访，及时了解设备运行情况，为用户解决问题。
服务
10.应用场合
各种数控加工中心、医疗设备、印刷机械设备、环境试验设备、电子检测设备、通讯设
备等，尤其适用于电网波动幅度大、电压瞬间突变等恶劣供电环境。
11.ZBW系列无触点与SBW系列机械式交流稳压器不同点比较
技术指标 | SBW系列大功率自动补偿式 | ZBW系列微电脑无触点补偿式 |
工作原理 | 依靠碳刷架在调压变压器上的移动改变补偿变压器次级绕组电压保持输出的稳定。有碳刷、有触点、有机械传动 | 由微处理器和大规模逻辑电路(PLD)控制交流过零开关在交流电压的过零点切换补偿变压器的组合保持输出电压的稳定。无碳刷、无触点、无机械、三相分调 |
响应时间 | 稍慢（200ms左右） | 快（20-100ms） |
电压调整速率 | 慢（20V/s,每秒钟调整20V） | 快（电压跃变20％，稳定至中心电压的时间＜100ms） |
三相不平衡度 | 不具有三相电压自动平衡功能 | 三相电压自动平衡，三相分调 |
缓起动抗冲击 | 常规产品不具有 | 具有先稳压再输出功能 |
无人执守自动开机 | 常规产品不具有 | 具有无人执守自动开机功能 |
抗谐波功能 | 无此功能 | 电压、电流采集都具有抗谐波功能，在电网或负载设备存在严重谐波干扰时，输出电压仍可保持稳定，电流测量仍可保持精确 |
故障保护方式 | 切断输出 | 保护时间快，切断输出或者不间断自动转换至旁路工作 |
旁路功能 | 手动旁路 | 有（而且可以不间断自动旁路） |
维护周期 | 定期维护 | 免维护 |
参数显示 | 指针式 数码管显示 | 各种参数真有效值数字显示 （LCD液晶显示） |
参数设定 | 模拟电位器调整，或不可设定 | 数字触摸键设定（方便，人性化） |
故障记忆 | 简单的模拟电路无法实现 | 具有故障记忆功能，可帮助分析电网问题 |
同调分调互换 | 只能同调或者定制分调 | 同一台机器可分调也可以同调（性价比高） |
