| 是否进口 : | 否 | 品牌 : | 汉源高科 |
| 型号 : | HY-2D(S)2A(S) | 接口类型 : | FC/ST |
| 订货号 : | 533 | 货号 : | 533 |
| 传输距离 : | 20 | 外观尺寸 : | 台式 |
| 信噪比 : | 75 | 信号阻抗 : | 75 |
| 带宽 : | 155 | 电源 : | 5 |
| 功耗 : | 4.5W | 类型 : | 音频光端机 |
| 是否跨境货源 : | 否 |
1.1、产品概述

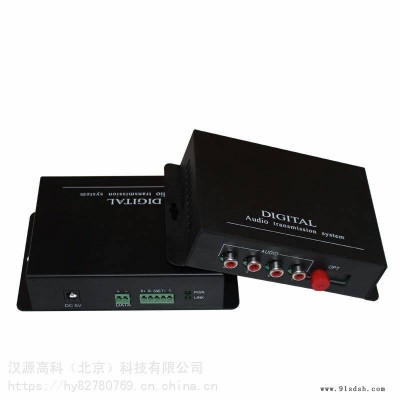

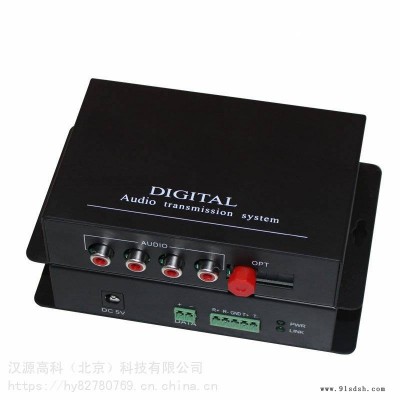

HY-2D(S)2A(S)系列为汉源高科(北京)科技有限公司数字式2路双向RS485数据控制+2路双向音频光端机，支持全制式视频信号，通过一根光纤实现2路双向RS485数据控制+2路双向音频数据的同步传输。视频信号采用8Bit/10Bit数字采样，数据接口支持RS422／RS485标准(可选RS232)，波特率0－100kbps。高速同步的全数字光传输通道保证了高品质视频、数据信号的传输。LED状态指示灯可及时提供系统运行状态信息。超级光学动态范围，使用时无需调节，可带电热插拔，使用方便。该光端机保障在恶劣电磁环境下的安全传输。独立式或机架式的安装模式供用户选择。
1.2、性能特征
光纤接口>>
物理型式 FC ，ST，SC
光纤种类 单模/多模光纤，单纤或双纤
传输距离 多模0~3km，单模0~25km， 0~60km， 0~100km
视频接口>>
物理型式 BNC 75-5座（1~8路）
视频输入/输出 1Vpp 正负峰间电压（75Ω）
视频带宽 5Hz – 10MHz
微分增益失真 <2%
微分相位失真 <0.7%
场倾斜 <1%
信噪比 （SNR）>67dB
接受灵敏度 -38dbm
运行模式 单向/双向
数据接口>> （选件）
物理型式 工业端子接口
协议标准 RS-232/RS485可选
数据格式 NRZ
通信速率 <300Kbps
运行模式 单工/双工
音频接口>> （选件）
物理型式 工业端子接口或莲花头
音频输入/输出阻抗 600Ω平衡/非平衡
音频输入/输出电平 典型0dBm
频率响应 10Hz – 20KHz
音频数码位宽 28比特
信噪比 80Db
开关量接口>> （选件）
物理型式 两芯工业端子接口
以太网接口>> （选件）
物理型式 RJ-45座（1路）
兼容协议 IEEE802.3/IEEE802.3u
传输速率 10/100/1000M自适应
用户模式 自适应/半双工/全双工
