| 品牌 : | 汉原高科 | 型号 : | HY5700-3224F-SC25 |
| 接口类型 : | SC | 传输距离 : | 20 |
| 发射波长 : | 1310 | 线缆类型 : | cat5e |
| 传输方式 : | 全双工 | 发射功率 : | -8 |
| 电压输入 : | 12 | 尺寸 : | 75×17.4×107 |
支持4个10base-T/100base-TX 电口， 2个100baseFX光口
支持 IEEE802.3/802.3u/802.3x 存储转发方式
电口支持 10/100M 自适应功能
5VDC/9VDC/12VDC 宽电压输入
无风扇、低功耗设计
支持电源缓启动
产品描述
HY5700-3224F-SC25是汉源高科一款煤矿井下用级联型百兆光纤交换机，支持4个10base-T/100base-TX电口，2个100baseFX光口。产品采用无风扇、低功耗设计，支持电源缓启动功能。-30~75℃的工作温度范围能够适应恶劣的工作环境。满足工业现场的需求，能为用户的以太网设备连接提供可靠的、快捷的解决方案。
该设备采用两个百兆光口、四个百兆电口的设计，不仅能提供点到点、点对多点的链状多节点网络结构，大大提高了组网的灵活性，它将网络的传输距离从铜线100m的极限扩展到120Km，而且在每个节点提供了4个RJ45接口直接接到终端设备，它体积小、单纤/双纤、组网灵活将成为收发器运用的一大亮点，适合使用在高速公路网络系统、井下煤矿通信系统，楼宇自控系统等链状多点网络。
设备采用进口网络交换IC芯片，所有端口均支持无阻塞、全线速数据包转发;该产品采用加厚型铁质外壳，美观且结实实用，工作温度-30°C-+75°C；并且产品的平均无故障工作时间达到100 000小时以上；
产品特性
◆ ◆提供2个100M上联光口+4个10/100M自适应网口，实现网路尤其是视频信息的安全传输和交换。
◆ ◆无阻塞存储-转发交换模式，所有端口可同时全线速工作在全双工状态
◆ ◆支持优先级队列，提供服务QoS。
◆ ◆支持IEEE802.3x全双工流量控制/半双工背压式流量控制
◆ ◆具有包头阻塞(HOL)预防机制，限度减少包丢失
◆ ◆电口自适应10M/100M，电口具备自动识别和翻转,自适应全双工/半双工功能
◆ ◆每端口均支持自动翻转及自协商
◆ ◆流控方式：全双工采用IEEE 802.3x标准，半双工采用Back pressure标准
◆ ◆所有端口支持线速交换，64～1536帧长范围内均可达到线速
◆ ◆支持2048个字节的巨帧，支持10K byte的超长信息包
◆ ◆完善的设备运行状态指示，每个光口、电口都具备独立的运行指示灯，极大的便利了设备开通。

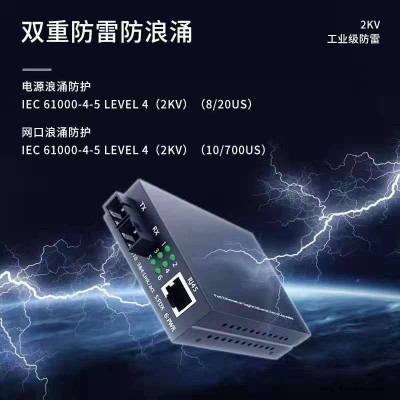

◆ ◆全部网口、电源口采用自愈式防雷设计。
◆ ◆带有防静电、防浪涌保护功能，确保恶劣环境下的稳定工作
◆ ◆低功耗无风扇设计，良好的散热性,保证长时间的稳定工作
◆ ◆工业级设计，适用于环境恶劣，传输可靠性要求场合。
◆ ◆平均无故障工作时间超过10万小时，满足电信级运营标准
技术参数
标准：IEEE802.3、IEEE802.3u、IEEE802.3x 流量控制：IEEE802.3x 流控、背压流控
接口：
百兆电口：10base-T/100base-TX 自适应
百兆光口：100base-FX（SC/ST/FC 接口）
传输距离：
双绞线：100M（标准 CAT5/CAT5e 线缆）
多模光纤： 1310nm，2Km
单模光纤： 1310nm，20Km
1310nm，40Km
1310nm，60Km
1550nm，80Km
交换属性：
百兆转发速度：148810pps
传输方式：存储转发
系统交换带宽：1.2G
缓存大小：64Kbits
MAC 地址表：2K
指示灯：
接口指示灯：1~6（link/ACT）
电源指示灯：PWR
电源：
输入电压：5VDC/9VDC/12VDC
接入端子：2 芯 5.08mm 间距接线端子
空载功率：2W@12VDC
满载功率：3W@12VDC
机械结构：
重量：76g
尺寸：75mm×17.4mm×107mm
工作环境：
工作温度：-30~75℃
存储温度：-40~85℃
湿 度：5%~95%（无凝露）
