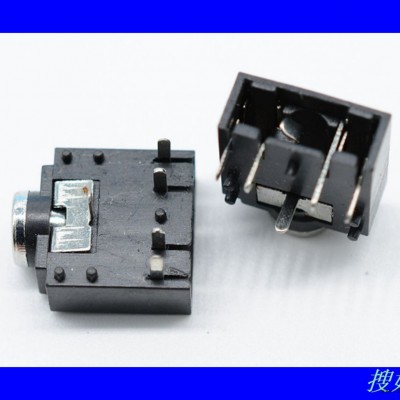

耳机音响音频蓝牙手机立体声单双声道PJ-334 3.5全塑7P立式耳插

深圳市联创威电子科技有限公司

联系人：孔先生

特征 Features:

1) 具备5.1声道和音频高保真不同结构设计。5.1 track and hi-fi audio frequency.

2) 具备多种功能使用选择。Muti-function choice.

3) 安装形式有DIP和SMT供选择。Assemble ways:DIP and SMT.4) 接触端子采用弹性结构设计，保证良好、稳定的接触和使用寿命。Contact terminal use flexibility structure design,ensure good ,steady contact and using life.

5) 可依据客户要求设计不同功能连接产品。Can desing different connext products

主要应用于手机立体设计、CD机、无线电话、MP3机、数字化笔记本电脑、DVD、数码相机主要应用于手机立体设计、CD机、无线电话、MP3机、数字化笔记本电脑、DVD、数码相机

用途

主要应用于手机立体设计、CD机、无线电话、MP3机、数字化笔记本电脑、DVD、数码相机

额定负荷 Rating DC50V 0.5A 机械寿命 Mechanical Life 5,000 cycles Min

接触电阻 Contact Resistance 50mΩMAX

电气寿命 Electrical Life 5,000 cycles Min

绝缘阻抗 Insulation Resistance 100MΩMIN

适用温度 Ambient Temper.Used -25 ℃ to 85 ℃

耐高压 Withstand Voltage AC 500V(50-60HZ) 1min

适规格说明

用湿度 Ambient Humidety Used 85% RH

焊接温度 Soldering Temper 260±5°10s

插拔力 Operating Force 3-30N

耳机插座封装 Earphone socketpackage：

耳机插座分为两种封装：SMT贴片封装、DIP插件封装。
