| 产地 | 江苏 |
|---|---|
| 材质 | LCP |
| 产品认证 | CCC |
| 额定电压 | 3V |
| 工作电压 | 1-25V |
| 规格尺寸 | 16 x 16 x H2.5mm |
| 驱动方式 | 压电式(晶体式) |
| 声道数 | 其他 |
| 声压级 | 70dB |
| 种类 | 蜂鸣器(片) |
| 品牌 | 福鼎 |
| 型号 | SMD-160025H-03040T |
| 加工定制 | 是 |
| 防护方式 | 保护式 |
| 是否有源 | 无源 |

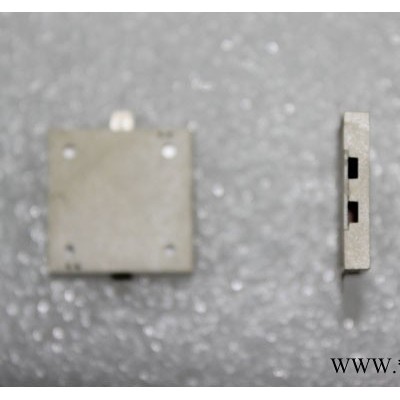

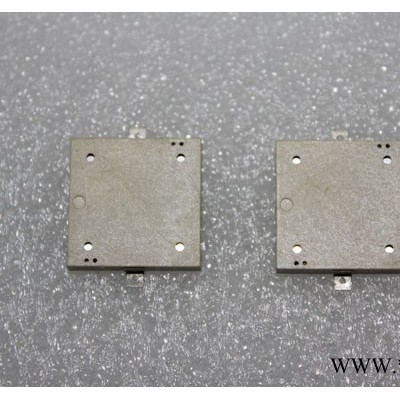

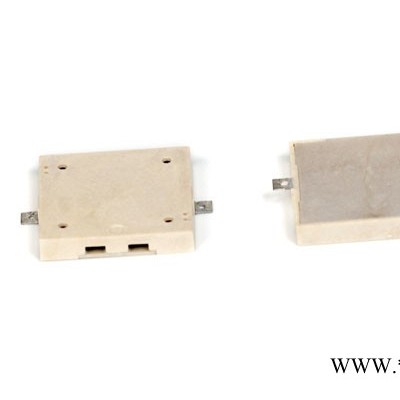

A.范围
本规范适用于压电蜂鸣器SMD-160025H-03040T
B.规格
| 没有。 | 项目 | 单元 | 规格 | 条件 |
| 1 | 振荡频率 | 千赫 | 4000 | 方波 |
| 2 | 工作电压 | VP-P | 1〜25 | |
| 3 | 额定电压 | VP-P | 3 | |
| 4 | 目前的消费 | 嘛 | MAX。2 | 在额定电压 |
| 五 | 声压级 | D b | MIN。70 | 在额定电压10cm处 |
| 6 | 静电容量 | pF的 | 16000±30％ | 在100Hz 1V |
| 7 | 工作温度 | ℃ | -30~ + 70 | |
| 8 | 贮存温度 | ℃ | -40~ + 85 | |
| 9 | 尺寸 | 毫米 | 16 x 16 x H2.5 | 见外观图 |
| 10 | 重量（MAX） | 公克 | 1.0 | |
| 11 | 筑屋材料 | | LCP（白色） | |
| 12 | 领针 | | 镀锡黄铜（Sn） | 见外观图 |
| 13 | 环保 | | RoHS指令 | |
C.外观绘图
Tol：±0.3单位：mm
D.测试方法
标准测量条件
温度：25±2℃湿度：45-65％
声学特性：
振荡频率，电流消耗和声压由下面所示的测量仪器
测量。在测量测试中，蜂鸣器放置如下：E。典型频率响应曲线
˚F 。焊接条件 （1）推荐的回流焊接条件如下 （回流焊接两次） 注意：要求在产品加热到正常温度后进行回流焊接。耐 热线（进行耐热可靠性试验时使用） （2）手工焊接 手动焊接温度350℃，5秒钟内。
G. 可靠性测试
| 没有。 | 项目 | 测试条件和要求 |
| 1 | 高温 | 置于85 |
| 2 | 低温 | 置于-40 |
| 3 | 湿度测试 | 放入温度为90-95％，温度为40± |
| 4 | 温度循环 | 该部件应经历5个循环。一个周期应包括： |
| 5 | 跌落测试 | 放在4厘米厚的硬木板上，任何方向，6次，高度为75厘米。 |
| 6 | 振动测试 | 在振幅为10~55Hz的振动频率的振幅为1.5mm的振动频率的3个垂直方向的每一个上施加振动2小时。 |
| 7 | 可焊性 | 将引线端子浸入松香中5秒钟，然后浸入+300 ± |
| 8 | 端子强度 | 将9.8N（1.0kg）的力沿轴向施加到每个端子10秒。 |
测试条件。 标准试验条件：a）温度：+ 5~ + 35℃b）湿度：45-85％c）压力：860-1060mbar 判断试验条件：a）温度：+ 25±2℃b）湿度：60-70％ c）压力：860-1060mbar
H.包装标准
