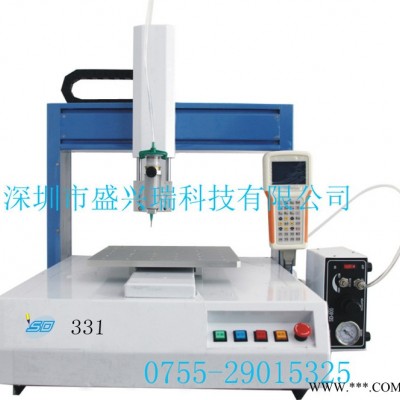

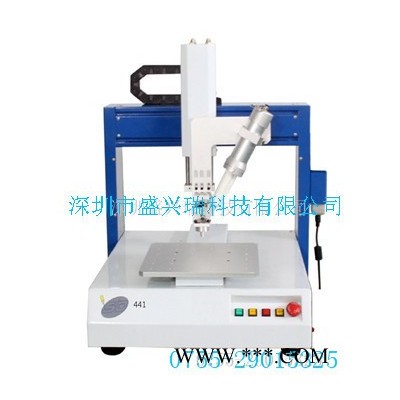

供应全自动点胶机 电磁炉点胶机 手机TP点胶机 扬声器点胶机

【技术参数】

工作行程：X轴300mm*Y轴3000mm*Z轴100mm

外形尺寸：长600mm*宽520mm*高570mm

龙骨部分：台湾铝合金材料，数控加工中心加工

驱动电机：三相步进微步马达

电源部分：上海衡孚200W工业电源

导程系统：台湾上银品牌MGN9C精密导轨滑块

皮带轴承：日本三星耐磨损聚安脂T2.5皮带，日本NSK精密轴承

控制系统：四轴点胶机运动控制器，日本DSP芯片组

控制模式：点、线、直线、圆弧插补，支持三轴联动

编辑系统：全中文人机界面，手持示教编程器

外部接口：PS-232   AC220V

工作电源：AC220V  50Hz  200W

**高速度：500mm/sec

定位精度：0.02mm

重复精度：0.025mm

机器重量：49Kg

工作温度：5-50℃

**大载重：X Y轴8Kg, Z轴2Kg

随机配件：标配手持示教盒，串口线

选配软件：上位机导图软件，无需图形编辑，直接导入（DXF/DWG格式）

适用产品：

半导体封装、PCB电子零件固定及保护、电磁炉、手机按键、集成电路、印刷电路板、LCD液晶屏、电脑、电子元器件（如继电器、手机扬声器、晶振元件、LED灯）、医疗器械、机壳粘接、光学镜头、电熨斗、玩具、电池盒密封、商标固定粘接，喇叭、机械五金、发动机、等机械部件密封等；

案例：

应用领域：点胶，装配，焊接，分板, 打孔,测试等(根据工艺要求配备相应的装置)

设备解析图：
