| 类型 | 智能超声检测仪 |
|---|---|
| 品牌 | 天鸿电子 |
| 型号 | HS-YS4A |
| 加工定制 | 是 |
声波参数测试仪自主研发，多型号对比>>>>>>
仪器说明：
波速测试仪岩体介质声波测试技术是近几十年发展起来的新技术,它以声波作为信息载体,通过研究声波在岩体中的传播特性和分析声学参数(波速、衰减系数、振幅、频谱等)的变化,从而了解岩体有关物理力学参数和结构特征,并能及时提供信息指导现场施工。
是根据北京大学地球物理系赵鸿儒教授新提出的工程多波地震勘探思想、理论、方法、技术（即将"全波震相分析"、"超声地震模型试验"、"岩石综合物性测定"三方面的新思想、理论、方法、技术综合应用于解决工程勘察问题和非均匀岩、土、砼体结构及构造质量检测等难题）而设计的。它不同于现行声波仪，其主要特点是采用三分量或多分量压电换能器，多通道、宽频带、高灵敏度, 由微机控制并全波列记录多波多震相应用的新型声波仪
典型应用文章
海底沉积物声学测量中频谱分析方法应用研究 投稿时时：2008.01.09
基于小波变换的岩芯卸荷扰动声学反应分析 投稿时时：2007.12.05
超声波CT检测石质文物风化程度 投稿时时：2005.05.10
南京地铁勘察中声波测试与分析 投稿时时：2003.10.04
岩芯卸荷扰动的声学反应与卸荷敏感岩体 投稿时时：2002.01.08
主要用途
岩石、混凝土等工程介质超声波参数测试，主要包括实验室试样的纵波波速、横波波速、三分量/多分量声波参数测试、岩样承载力变化测试等。
波速仪(波速测试仪)多型号选 对比
| 型 号 | 通道 | 超磁发射源 | 发射电压 | 显示 | 介绍 | |
| HS-YS4A | 4 | **v> | 160V / 1000V | 10.4寸 | 看详细介绍查 | |
| HS-YS2A | 2 | **v> | 160V / 1000V | 10.4寸 | 查看详细介绍 | |
| HS-YS2B | 2 | **v> | 160V / 1000V | 8.4寸 | 查看详细介绍 | |
| HS-YS1B | 1 | **v> | 160V / 1000V | 8.4寸 | 查看详细介绍 | |
| HS-YS16C | 16 | 有 | 160V / 1000V | 10.4寸 | 查看详细介绍 | |
| HS-YS16E | 16 | **v> | 160V / 1000V | 10.4寸 | 查看详细介绍 |
| 系统指标 | |
| 系统 | windows xp |
| 内置电子盘 | 16G |
| 显示方式 | 10.4寸，800*600液晶高亮度显示 |
| 操作方式 | 触摸屏操作 |
| 通用接口 | 2个标准USB接口，可接市面上的普通U盘，USB键盘，USB鼠标 |
| 仪器主频 20MHZ | |
| 通道数 | 1、2、4、8、12、16(注型号中的数字为准 如：DB16A为16通道) |
| 声时测读精度 | 0.1us |
| 声幅准确度 | 3% |
| 发射脉冲电压 | 160V/1000V（可选型） |
| 发射脉宽 | 0.2us～1000us，可调 |
| 数据采集指标 | |
| 采样间隔 | 0.05us～4000us，可调 |
| 幅值分辨率 | 10bit |
| 采样长度 | 0.5、1、2、4、8、16、32Kb |
| 触发方式 | 单发触发、连续触发，外单发触发， 外连续触发，通道触发 |
| 触发电平 | 正／负触发、开路触发、短路触发 |
| 放大指标 | |
| 放大器衰减倍数 | 双组 1、2、5、10、20、50、100、200 衰减 |
| 上边带截止频率 | 直通、1MHz、100KHz、10KHz、1KHz |
| 下边带截止频率 | 直通、100Hz、1KHz、10KHz、100KHz。 |
| 放大器灵敏度 | ＜1μV /１个数字 |
| 其他参数 | |
| 体积 | 277x226x78 mm |
| 重量 | 2.2kg |
| 工作温度 | -10℃～+50℃ |
| 工作湿度 | ≤%85 |
| 电池使用 | 连续采样工作4小时以上，可备用标准12V车用电池 |
| 如果你对本所仪器感兴趣，想了解更详细的产品信息，请与本所联系 |
产品特点
(1) 多道通道采用模块化设计思想，由信号采集、微控制主机、高压激励，电源等模块组成。
(2) 仪器信噪比高、温漂低、重复性好，工作稳定、故障率低。
(3) 仪器自带发射。
(4) 放大器多级衰减可调.
(5) 仪器采用目前先进的工控电脑.
(6)软件直观，采集的数据可以自行处理。
产品组成

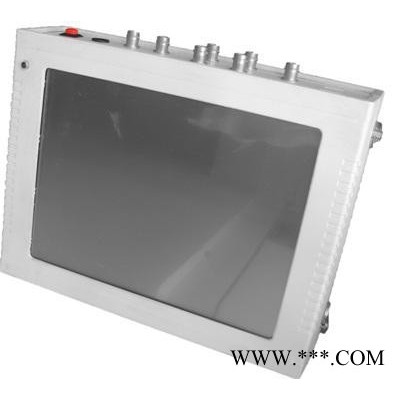

(1) 声波仪主机
(2) 配套连接线
(3) 充电器,外接电池（选配）
(4) 用户手册
(6) 配套软件
(7) 检波器选配
岩样承载力变化测试

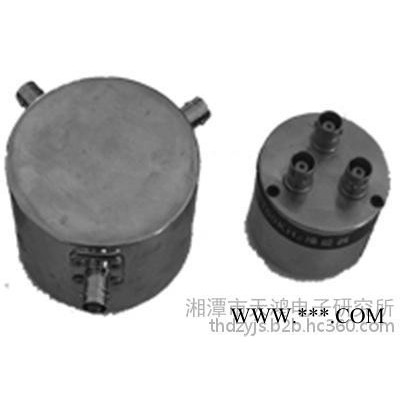

压电换能器_横波/纵波探头 三分量探头(超声检测换能器)说明：
利用具有逆压电效应的晶片制作而成，这类换能器工作稳定，可以连续激发，产生稳定的波形。
横、纵波换能器/S、P波探头，可做接收探头，也可作发射探；所谓收发两用换能器
产器用途：
横波探头：横波测试，波速测试，S波测试
纵波探头：纵波测试，波速测试，P波测试，
三分量、多分量测试
突出特点：
超声检测换能器型号齐全，覆盖各种频带，压力，温度，防水，尺寸的应用。灵敏度高，一致性好，每只传感器出厂前均有严格测试 。
可随时根据用户需要设计定制专用传感器
说明：
探头**直径：50mm、40mm、30mm、20mm、10mm
主 频：可选
接口位置：侧面、顶面、电缆另一端
接口类型：BNC，
压电换能器选购：(当超声检测时压电换能器能量不够用时，请选用稀土超磁波换能器)
HS-GP10MHz 纵波换能器
HS-GP 5MHz 纵波换能器
HS-GP1.2MHz纵波换能器
HS-GP800KHz纵波换能器
HS-GP600KHz纵波换能器
HS-GP500KHz纵波换能器
HS-GP400KHz纵波换能器
HS-GP200KHz纵波换能器
HS-GP100KHz纵波换能器
HS-GP50KHz纵波换能器
HS-GP10KHz 纵波换能器
HS-GP1KHz 纵波换能器
HS-GS 1.2MHz横波换能器
HS-GS 800KHz横波换能器
HS-GS 600KHz横波换能器
HS-GS500KHz 横波换能器
HS-GS400KHz 横波换能器
HS-GS300KHz 横波换能器
HS-GS200KHz 横波换能器
HS-GS150KHz 横波换能器
HS-GS100KHz 横波换能器
HS-3PS400KHz三分量换能器
HS-3PS200KHz三分量换能器
HS-3PS150KHz三分量换能器
HS-3PS100KHz三分量换能器
HS-3PS50KHz三分量换能器
承压换能器(压力换能器)
高温换能器
防水换能器(水中用)
大功率稀土超磁声波换能器
大功率换能器
大功率稀土超磁井间换能器
当超声检测时压电换能器能量不够用时，请选用稀土超磁波换能器
