| 供电电源 | 16 -36VDC (建议24VDC) |
|---|---|
| 测量范围 | 30m/70m, 近端盲区小于0.4m/0.6m(法兰面起点) |
| 测量精度 | 30m 量程：±3mm (带温度补偿)；70m 量程：±6mm (带温度补偿) |
| 产地 | 福州 |
| 分辨率 | 1mm |
| 工作频率 | 26.3GHZ |
| 类型 | 脉冲型雷达物位计 |
| 应用领域 | 电力,制药,冶金,食品与饮料,石化,矿产,化工行业,钢铁 |
| 品牌 | simba |
| 型号 | ANL-8260L |
| 加工定制 | 是 |

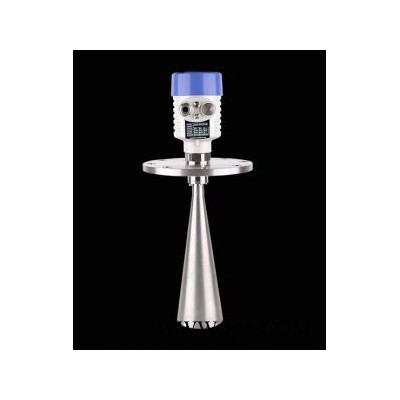

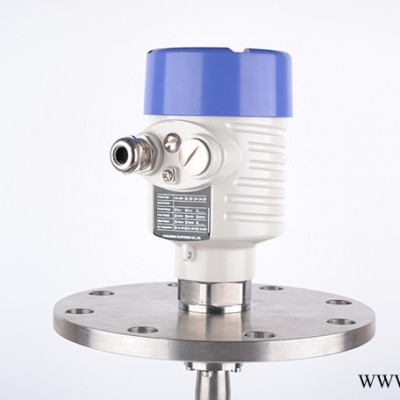

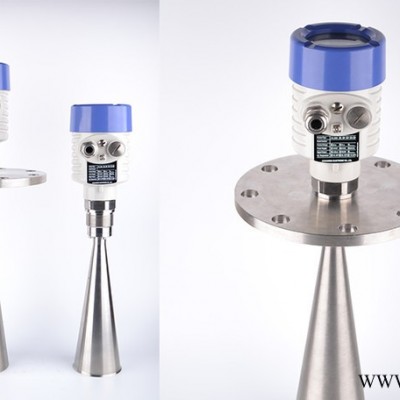

ANL-8260L
26GHZ 脉冲雷达物位计
特性
■ 非接触测量
■ 4..20mA 标准电流输出、HART 总线通讯，温度显示/补偿
■ Ku 波段，高精度，高可靠性
■ 适应于低介电常数物料测量
■ 有效解决测量及脉冲调节稳定的问题
■ 解决固体粉料、倾斜物表面测量难题
■ 结构精巧、环境适应性强、安装方便
应用
■ 固体、液体
■ 存储容器、过程容器或强粉尘、易结晶、结露场合
规格
发射频率26.3GHz
测量范围30m/70m, 近端盲区小于0.4m/0.6m(法兰面起点)
测量分辨率1mm
测量精度30m 量程：±3mm (带温度补偿)；70m 量程：±6mm (带温度补偿)
发射角>8°(取决于天线尺寸)
发射功率0.717uW

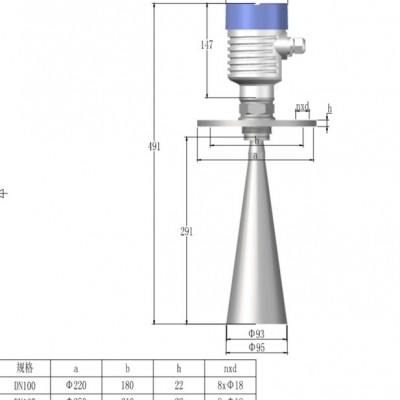

产品尺寸97.5mm x 97.5mm x 497mm(不包括法兰)
产品连接M45*2
安装法兰DN100, 万向节(可选)
天线类型喇叭，SS304/SS316L
信号输出4-20mA
通讯类型HART 总线通讯
故障输出22mA
负载250Ω
过程温度-40..280 °C(适配散热片)，电子仓温度范围(-40..120 °C)
相对湿度20..85%RH
过程压力-100..4000 kPa
供电电源16 -36VDC (建议24VDC)
调整方式128x64 点阵LCD, 4 键
电子仓外壳材料铝合金
连接方式M20x1.5(φ5..9mm)
防护类型IP67
