树德TD75型 腰鼓托辊 镀锌托辊 树脂托辊 喇叭托辊 槽型托辊的应用与维修

腰鼓托辊镀锌托辊树脂托辊厂家您的满意是我们不懈的追求

托辊是带式输送机的重要部件，种类多，数量大。它占了一台带式输送机总成本的35%，承受了70%以上的阻力，因此托辊的质量尤为重要。托辊的作用是支撑输送带和物料重量。托辊运转必须灵活可靠。

减少输送带同托辊的摩擦力，对占输送机总成本25%以上的输送带的寿命起着关键作用。虽然托辊在带式
输送机中是一个较小部件，结构并不复杂，但制造出高质量的托辊并非易事。判断托辊好坏的标准有以下
几条：托辊径向跳动量；托辊灵活度；轴向窜动量。

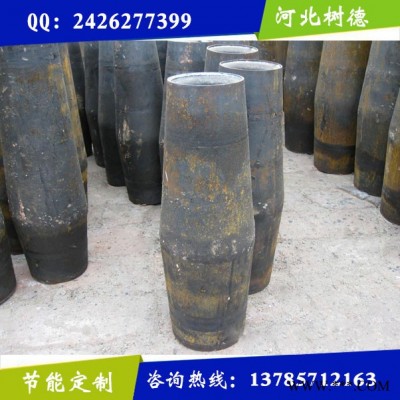

腰鼓托辊

托辊的工作原理

托辊通过输送带与托辊之间的摩擦力带动托辊管体、轴承座及轴承外圈、密封圈做旋转运动，与输送带并同其一起实现物流的传输。

托辊的使用与操作
1.托辊使用前应仔细检查外观有无严重磕碰受损现象，旋转托辊应转动灵活，无卡阻。
2.托辊的安装距离应视物流的种类和输送机特点运量大小经科学计算而定，避免过疏或过密安装。
3.托辊安装应适应避免相互间磨碰。

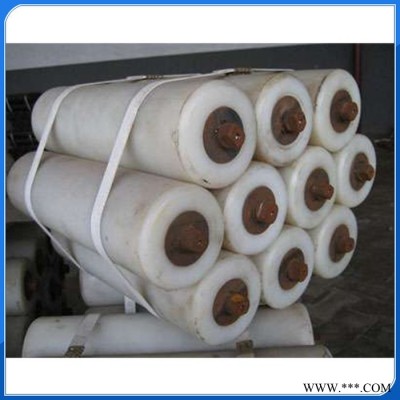

树脂托辊

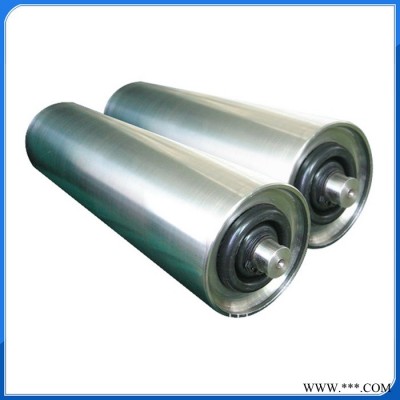

镀锌托辊

托辊分类
1、按材质分为橡胶托辊、陶瓷托辊、尼龙托辊及绝缘托辊。
2、主要有槽形托辊组，各类平行托辊组，各类调心托辊组，各类缓冲托辊组。
（1）槽形托辊有普通型托辊、前倾型托辊、快换轴承型托辊、吊挂型托辊、三链托辊、可逆托辊、变槽
角型托辊、过渡型托辊、V型托辊等；
（2）平行托辊有普通型托辊、梳型托辊、前倾型托辊、钢胶托辊型、螺旋型托辊等；
（3）调心托辊有通用型、摩擦可逆型托辊、强力型托辊、锥托辊、螺旋型托辊、组合型托辊等；
（4）缓冲托辊有弹簧板型托辊、缓冲圈型托辊、强力缓冲型托辊、可调弹力型托辊、吊挂型托辊等；

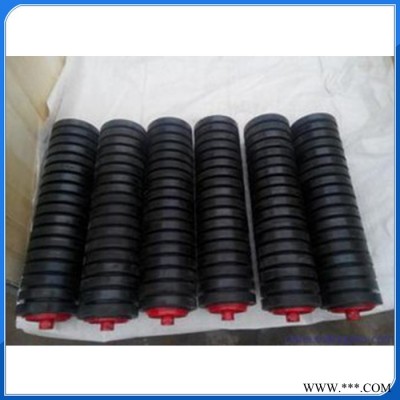

橡胶托辊

影响托辊好坏的因素
1.托辊径向跳动量（该项指标直接影响物料输送的稳定性）
2.轴向串动量（直接影响托辊的使用寿命）
3.灵活度（影响托辊的使用寿命和胶带的使用寿命，以及整机的驱动功率）
4.防水性能（影响托辊使用寿命）
5.防尘性能（影响托辊使用寿命）
6.轴向承载能力（影响托辊使用寿命）
7.抗冲击能力（影响托辊使用寿命）
8.旋转阻力（影响胶带使用寿命）

树脂托辊

托辊的保养与维修
1.托辊正常使用寿命20000h以上，一般不需维修。但根据使用场所和负荷的大小，应制定相应的维修日
期，及时清洗注油维修，及时清理浮煤等。对有异常声响和不转的托辊要及时更换。
2.更换轴承时，必须使轴承保持架开口向外，轴承装入托辊后，应保持适当的游隙，不得压死。
3.迷宫密封件应采用原厂配件，装配时应分别装入托辊内，不得套在一起装配。
4.使用中托辊，应严防重物击砸托辊管体。
5.为确保托辊密封性能及使用性能，禁止随意拆卸托辊。

腰鼓托辊

挡辊、翼辊或者叫立棍

托辊的主要优点：寿命长，节能性高
1、高耐磨：选用Q235型精密托辊专用钢管，耐磨性能强，是传统钢制托辊的3~5倍;
2、     托轴轴承，使用寿命明显超长，质地轻巧，操作方便；
3、 用密封：润滑油脂不泄漏，可以有效防水、防尘;
4、耐高温和低温:能在零下40℃到120℃的温度范围内工作;
5、耐腐蚀：能耐盐、碱、酸，适应恶劣的工作环境 ;
6、优异的机械性能：强度高，韧性好，抗摔性强;
7、不粘结：表面光滑不粘物料，中空装置能使带沾物自行脱落;
8、 抗静电和阻燃:有良好的抗静电和阻燃安全性能;
9、经济效益高，能降低维修工时等运行成本，提高经济效益。

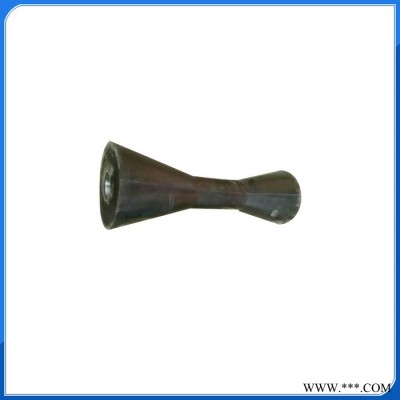

喇叭托辊

槽型托辊的应用
槽型托辊是应用于带式输送机上的耐磨抗冲击型常用部件，它普遍存在效率低、故障多、使用寿命短等缺点。这使输送机维修次数多且时间长，降低输送效率、污染环境、增大运行成本，制约了带式输送机的发展。为改善其耐磨、抗冲击、阻燃和抗静电等性能，已研制了系列结构和材料，部分托辊配件的实际使用性能和方式如下，按照一定的方式和原理进行实际的控制，保证能够在实际托运中产生一定的性能和价值：一种抗冲击托辊：带式输送机专用托辊。其内部安装脲醛树脂抗冲击拉伸弹簧，辊轴两端采用迷宫式闭封，具有抗冲击、抗静电、耐磨和阻燃等特点，使用寿命是金属托辊的2-3倍，适合于煤矿、矿山等行业使用。该托辊以改性酚醛树脂和玻璃纤维为主要原料,经特殊配方处理再加入增加强度、提高耐磨性、提高抗静电、阻燃、热固化、脱模等添加剂,热压成辊体和轴承座。该系统包含许多托辊，托辊互相紧挨并置于三个分开的部件。中间部件置于支撑结构上，两侧部件可调至一定倾角。该系统可以减小物料对输送带的冲击，稳定输送带部件以避免物料溢出，延长输送带部件寿命。

托辊径向跳动量对胶带输送机的影响

在规定的跳动量的范围内，可以保持胶带机平稳运行，否则**会使得胶带输送机胶带共振跳动，造成物料抛洒，污染环境，在带速越高的情况下越显得径向跳动量小的好处。我国标准规定量为0.7毫米，日本JIS标准规定的量为0.5毫米。

托辊灵活度对胶带输送机的影响

在胶带输送机运行过程中，托辊的灵活度显得非常的重要，如果托辊灵活度不好，旋转阻力系数高的时候，整个胶带输送机系统**得付出更大的动力，消耗更多的电力，有时还会造成胶带撕裂，电机烧毁的情况，更严重的时候可以引起火灾。所以，选用旋转阻力系数低（低于0.020）的托辊是胶带输送机设计、选型的重要内容。

轴向窜动量对胶带输送机的影响

目前我国的胶带输送机制造技术越来越先进，但是轴线窜动还是一个需要重点研究的课题，因为我国目前的胶带制造技术，胶带输送机安装技术还和世界上先进有较大的差距，往往会出现胶带跑偏的情况，如果托辊的轴向窜动量大**会造成托辊的较早损坏。一般轴向窜动量控制在0.5-0.7毫米以内较好。
