| 测量范围 | 0-30 |
|---|---|
| 测量精度 | 1 |
| 产地 | 华南 |
| 分辨率 | 1 |
| 工作频率 | 30（Hz） |
| 类型 | 导波雷达物位计 |
| 售后服务 | 一年保修 |
| 应用领域 | 化工行业,制药,食品与饮料,造纸,矿产,冶金,钢铁,电力,石化 |
| 执行质量标准 | 国标 |
| 品牌 | 上海仪华 |
| 型号 | ROS90326G |
| 加工定制 | 是 |
联系电话 15061057153 qq 2102372930

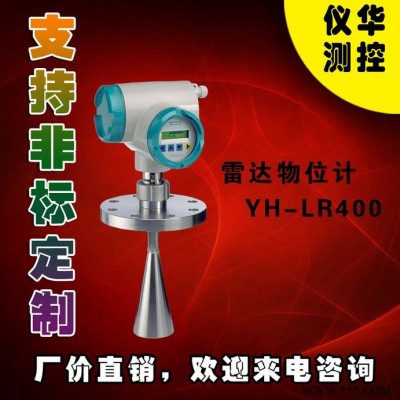

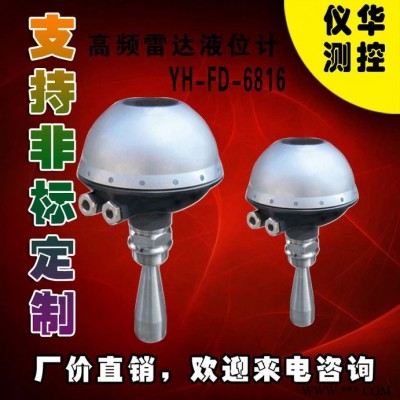

ROS90326G雷达液位计发射能量很低的极短的微波脉冲经过天线体系发射并接纳。雷达波以光速运转。运转时刻能够经过电子部件被转换成物位信号。一种特别的时刻延伸办法能够确保极短时刻内安稳和**的丈量。
??即使工况比较复杂的情况下，存在虚伪回波，用**的微处理技能和调试软件也能够**的分析出物位的回波。
??输入
??天线接纳反射的微波脉冲并将其传输给电子线路，微处理器对此信号进行处理，识别出微脉冲在物料外表所发生的回波。准确的回波信号识别由智能软件完结，精度可到达毫米级。间隔物料外表的间隔D与脉冲的时刻行程T成正比：
??D=C×T/2
??其间C为光速
??因空罐的间隔E已知，则物位L为：
??L=E-D
??输出
??经过输入空罐高度E（=零点），满罐高度F（=满量程）及一些运用参数来设定，运用参数将自动使外表适应丈量环境。对应于4－20mA输出。
??运用介质：
??? SKD系列智能雷达物位计适用于对液体、浆料及颗粒料的物位进行非触摸式连续丈量，适用于温度、压力变化大；有惰性气体及蒸发存在的场合。
??? 选用微波脉冲的丈量办法，并可在工业频率波段规模内正常作业。波束能量较低，可设备于各种金属、非金属容器或管道内，对人体及环境均无损伤。
??设备阐明
??? 引荐间隔（1）墙至设备短管的外壁：
??? 离罐壁为罐直径1/6处**小间隔为200mm。
??? 不能设备在入料口的上方（4）。
??? 不能设备在中心方位（3），假如设备在中心，会发生多重虚伪回波，搅扰回波会导致信号丢掉。
??? 假如不能坚持外表与罐壁的间隔，罐壁上的介质会黏附形成虚伪回波，在调试外表的时分应当进行虚伪回波存储。
??丈量条件
??留意事项
??? 丈量规模从波束触及罐低的那一点开端核算，但在特别情况下，若罐低为凹型或锥形，当物位低于此点时无法进行丈量。
??? 若介质为低介电常数当其处于低液位时，罐低可见，此刻为确保丈量精度，主张将零点定在低高度为C 的方位。
??? 理论上丈量到达天线**的方位是也许的，可是思考到腐蚀及粘附的影响，丈量规模的终值应间隔天线的****少100mm。
??? 对于过溢维护，可定义一段安全间隔附加在盲区上。
??? **小丈量规模与天线有关。
??? 随浓度不一样，泡沫既能够吸收微波，又能够将其反射，但在必定的条件下是能够进行丈量的。
2基本参数[3] 修改作业频率：6.8GHz
波 束 角： 24°SKD801, SKD802
18°SKD803 带DN150法兰
14°SKD803 带DN200法兰
12°SKD803 带DN250法兰
丈量规模：0…35m
重复性 ：±3mm
分辨率 ：1mm
采样 ：回波采样55次/s
响应速度：>0.2s(依据详细运用情况而定)
电流信号：4…20mA
精度 ：<0.1%
天线原料 SKD801、SKD802为PP/PTFE
SKD803 为316L不锈钢
通讯接口 HART通讯协议

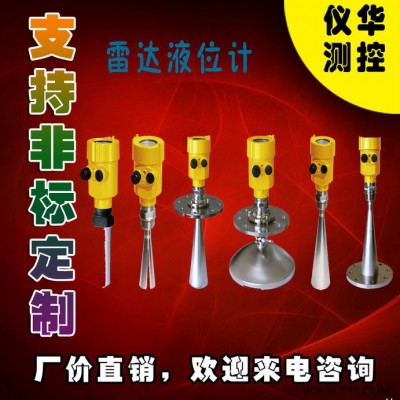

进程衔接 SKD801 (PP，PTFE天线) ：G1-1/2 316L不锈钢，：
SKD802(棒式天线) ：翻边法兰DN50，DN80，DN100，DN150

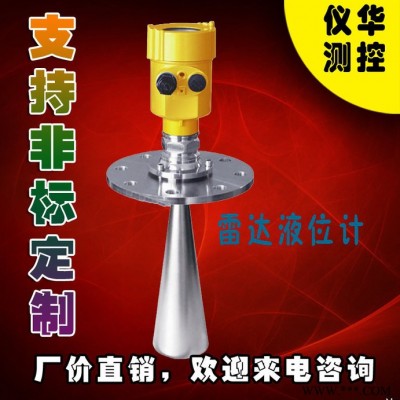

SKD803(喇叭口方式天线)：法兰DN50，DN80，DN100，DN150，DN200，DN250
电源 电源：24V DC(+/-10%)，波纹电压：1Vpp
耗电量：max22.5mA
环境条件 温度：－40℃…＋80℃
容器压力（表压）－1…40bar
防爆认证 ExiaII C T6
外壳维护等级 IP68
两线制接线 供电和信号输出共用一根两芯导线
电缆进口：2个M20×1.5（电缆直径5…9mm）
3雷达液位计所运用时有必要留意的条件修改在现实运用中，我们发现雷达波是一种特别方式的电磁波，雷达液位计利用了雷达波的特别功能来进行液位丈量。雷达波的物理特性与可见光类似，传达速度相当于光速。其频率 为300MHz-3000GHz。雷达波能够穿透空间蒸汽、粉尘等搅扰源，遇到障碍物易于被反射，被测介质导电性越好或介电常数越大，回波输出信号的反射作用越好。雷达波的频率越高 ，发射角越小，单位面积上能量（磁通量或场强）越大，波的衰减越小，雷达液位计的丈量作用越好。
发射－反射－接纳是雷达式液位计作业的基本原理。雷达变送器的天线以波束的方式发射**小5.8GHz的雷达输出信号。反射回来的输出信号仍由天线接纳，雷达脉冲输出信号从 发射到接纳的运转时刻与变送器到介质外表的间隔以及物位成比例。
雷达液位计是依据时域反射原理（TDR）为根底的雷达液位计，雷达液位计的电磁脉冲以光速沿钢缆或探棒传达，当遇到被测液体液面外表时，雷达液位计的有些脉冲被反射形成回 波并沿相同路经返回到脉冲发射设备，发射设备与被测液体液面外表的间隔同脉冲在其间的传达时刻成正比，经核算得出液位高度。
选用雷达液位计有必要要有的条件
1、储液罐容积：对大型罐(10000～lO0000m)及比较大液化气罐可选用功能较高液位计，中小罐可选用通常液位计；
储液罐用处：交易罐应选用高精度液位计，中心罐可用通常液位计。
2、液体液面特性：贮存粘度大的液体液面(如重油)时，应尽量选用与被测液体液面不触摸或少触摸类型的液位计，如雷达式、超声波式和磁致弹性液位计，轻油可选用通常液位计 ；
3、用户实际需要：假如用户要求计量精度高而出资约束少，能够选用功能好的液位计，通常情况下，老罐区改造或更新可联系原有液位计运用养护情况思考选型，尽量一致选型。
长处
雷达液位计对错触摸式丈量或TDR导波式丈量
雷达液位计运用电磁脉冲进行迅速丈量，精度高，抗搅扰能力强
耐腐蚀（探头大多选用316不锈钢或PVDP等材料）
耐压高（40Kg/cm2）
耐温高（200℃）[4]
4商品特色修改雷达液位计NIVELCO 导波雷达液位计[5]HTP-OEM-C是丈量液位的**办法;导波雷达液位计丈量不受罐体形状的影响；也不受介电常数、温度、压力与密度的影响；导波雷达液位计的丈量长度能够灵敏变更，无须标定；丈量成果具有高精度、可重复性、高分辩率；NIVELCO导波雷达液位计的丈量规模可达24米，适用的介质温度规模-50℃∽+250℃，适用的压力规模高达40bar；导波雷达液位计有多种探头类型和原料可供挑选；数字化显现可供挑选。
5雷达液位计为什么要设置介电常数修改在运用雷达液位计[6]之前，先要给它设置介电常数，但本来并不是一切的雷达液位计都需要设置介电常数以后才能够运用，仅仅设置介电常数以后，在运用中能够 十分好的为丈量作业效劳。介电常数能够影响到雷达液位计的运用，它的影响首要表现在两个方面，一方面是能够影戏介质对电磁波的吸收率，电磁波的吸收率越高**阐明雷达液位 计的功能越好;另一方面是电磁波在穿过介质时的波长会发生相应的改动。
??在为雷达液位计设置介电参数时，要依据多种不一样的因从来设置，包含构造的不一样、类型的不一样、用处的不一样等，而 有些雷达液位计需要依据灵敏度来设置。在丈量有些物质时，添加一个介电常数能够大大减少运算量，可见为雷达液位计设置参数还对错常有必要的。
??有些雷达液位计的确不需要设置介电常数，但也是极少数介质的丈量当中，假如想要将雷达液位计的运用优势完全表现出来，仍是要依照准确的办法来运用雷达液位计。我公 司出产各种不一样类型的液位计，类型多样，能够充沛满意大家的丈量需要
6运用攻略修改雷达液位计运用于水液、酸碱、浆料储罐，固体颗粒，小型储油罐，各类导电、非导电介质，腐蚀性介质。如
● 浆状液体，乳剂等化学溶剂
● 生物科技和制药
● 食品和饮料
● 能源
● 高精度场合
