| 材质 | 不锈钢 |
|---|---|
| 测量范围 | 70m |
| 测量精度 | 0.5 |
| 产地 | 上海 |
| 类型 | 雷达液位计 |
| 品牌 | 上海宇媛 |
| 型号 | SYYLD |
| 加工定制 | 是 |

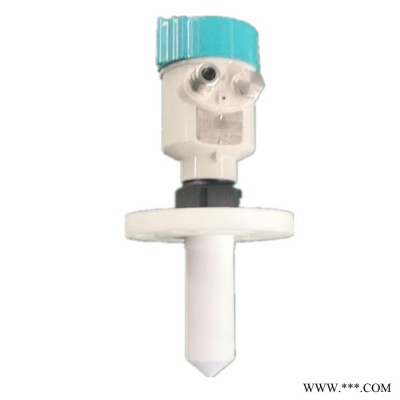

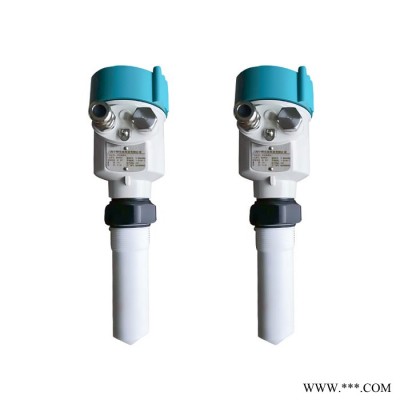

高频雷达液位计是26GHz雷达物位测量产品。采用了先进的微处理器，高频雷达发射波长短，能量集中穿透能 力强。能轻松穿透泡沫、水汽及粉尘的干扰。再经 过优化的回波处理技术、假回波处理技术、软件数字处理技术，计算出真实的物位。天线型式及过程连接多样，可适用各种工况及应用方案，对于温度、压力以及小介电常数方面更有独特的应用方案。 同时集成HART通信技术，模块化的数字显示模块。使产品在应用时，调试方案多样，调试简单。
测量原理
雷达液位计天线发射极窄的微波脉冲，这个脉冲以光速在空间传播，遇到被测介质表面，其部分能量被反射回来，被同一天线接收。发射脉冲与接收脉冲的时间间隔与天线到被测介质表面的距离成正比，从而计算出天线到被测介质表面的距离。
电厂：煤堆、燃料仓、蓄水池、废气净化罐、仓泵、灰库等
油田：原油或成品油储罐、三相分离器、沉降罐、污水罐（池）、钻探泥浆罐等
石化：蒸馏塔、浓缩罐、液化气罐、氨水罐、汽鼓、炼油厂油库、沥青罐等
化工：蒸馏塔、原料和中间体料仓、反应罐、氨水罐、有毒液体罐、固体料仓、分离器等
冶金：矿石料仓、矿石粉碎机、原料仓、辅料仓、高炉、氧化铝粉仓、电解池缓冲罐等
水泥：石料仓、生料仓、水泥仓、、炉渣存储仓等
水和水处理：蓄水池、污水池、水处理罐、沉淀池、消化塔等
造纸：原料仓、储料塔、干燥鼓等
其他：食品、制药、环保、造船等行业
主要特点
雷达液位计采用了26GHz的发射频率，因而具有：
波束角小，能量集中，具有更强的抗干扰能力， 大大提高了测量精度和可靠性；
天线尺寸小，便于安装和加装防尘罩等天线保 护装置；
测量盲区更小，对于小罐测量会取得良好的效果；
波长更短，对小颗粒物质的料位测量更适合。
硬件系统采用先进的微处理器以及嵌入式系统 处理软件，信号算法处理集成了先进的 Ech℃apture 信号处理技术，使得该产品可以应用于各 种复杂工业厂况。
“空罐预处理”技术使得仪表即使在存在多个回波干扰的工况下，还可以正确的识别有效回波，获取正确的测量结果。
不受各种复杂工况的影响，如表面的强烈波动、 泡沫、水汽及粉尘的干扰。
导波雷达物位计
1 产品概述
导波雷达物位计是一款采用时域反射（TDR）测量原理的接触式物位测量仪表。可广泛应用于测量液体、浆料及糊状物等的距离、物位、体积、重量，也可用于测量粉末、颗粒等固体介质。因其采用了动态信号和更窄的脉冲，所以和传统的雷达物位计相比，该系列仪表的精度和重复性。
1.2 测量原理
低强度电磁脉冲以纳秒级宽度被发射并沿着刚性或柔性的导体以光速行进，当脉冲接触到介质表面时被反射。反射信号被仪表接收，发射脉冲与接收脉冲的时间间隔与基准面到被测介质表面的距离成正比。通过测量发射与接收的时间间隔，来实现基准面至被测介质表面距离的测量。
①时间1：产生初始脉冲
②时间2：沿导体向下行进，速度C（光速）
③时间3：脉冲遇到被测介质表面发生反射
④时间4：反射脉冲被接收，并被处理器记录 ⑤脉冲信号从被发射到被接收之间的时间差T，与基准面到介质表面的距离D成正比：D=C×T/2
⑥测量的基准面是： 螺纹底面或法兰的密封面
⑦ A:量程 B:低位 C:满位 D:盲区
⑧运行时，保证料位不能进入测量盲区D
图1 测量原理示意图
1.3 技术优势
? 更高的动态信号和更窄的脉冲带来更高精度与重复性
? 低介电常数介质的选择
? 能量集中，具有更强抗干扰能力，大大提高了可靠性
? 测量盲区更小，对于小罐测量也会取得优异效果
? 测量灵敏、刷新速度快、安装简便、牢固耐用、免维护
? 几乎不受温度、压力、水蒸汽、泡沫、粉尘等复杂工况的影响
? 采用两线制回路供电的技术，供电电压和输出信号通过一根两芯电缆传输，节省成本
? 采用先进微处理器和独特回波处理技术，可适用于各种复杂工况
? 发射功率极低，可安装于各种金属、非金属容器内，对人体环境均无伤害
? 带有按键的显示屏可方便设置仪表的参数
? 更小的体积，减少安装难度
1.4 可应用的行业 可应用的工况
? 化工与石化 ? 电力 ? 混合罐 ? 储仓
? 水及污水 ? 能源 ? 蒸馏罐 ? 储罐
? 造纸及纸浆 ? 制药 ? 分离罐 ? 粉料仓
? 食品与饮料 ? 其他 ? 搅拌罐 ? 其他
