一、现场图像

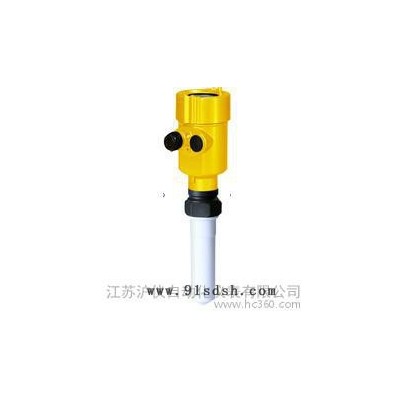

       GY-6902高原系列26G高频雷达液位计，丈量**大间隔可达30米。首要用来丈量弱腐蚀性液体、浆体、流体，比方：污水、汽油、柴油、成品油、丙酮、酒精、甲苯、糖浆、泥浆、医药中间体等。

特性与优势：
无盲区，高精度
两线制或四线制技术，是差压仪表、磁致伸缩、射频导纳、磁翻板仪表的优良替代产品。
不受压力变化、真空、温度变化、惰性气体、烟尘、蒸汽等环境影响
安装简便，牢固耐用，免维护
HART或PROFIBUS-PA通信协议及基金会现场总线协议，标定简便、通过数字液晶显示轻松实现现场标定操作，通过软件GDPF实现简单的组态设定和编程
测量灵敏，刷新速度快。
适用于高温工况，高达200℃过程温度，当采用高温延长天线时可达350℃

测量原理
雷达料位计天线发出微波脉冲，在被测物料表面产生反射，并被雷达系统所接收。

输入
天线接收反射的微波脉冲并将其传输给电子线路，微处理器对此信号进行处理，识别出微波脉冲在物料表面所产生的回波。正确的回波信号识别由智能软件完成，精度可达到毫米级。距离物料表面的距离D与脉冲的时间行程T成正比：
D=C×T/2
其中C为光速
因空罐的距离E已知，则物位L为：
L=E-D

输出
通过输入空罐高度E（=零点），满罐高度F（=满量程）及一些应用参数来设定，应用参数将自动使仪表适应测量环境。对应于4－20mA输出。
测量盲区
盲区（BD）是从测量参考点到**高物位时的介质表面的**小距离。



测量条件
注意事项
测量范围从波束触及罐低的那一点开始计算，但在特殊情况下，若罐低为凹型或锥形，当物位低于此点时无法进行测量。
若介质为低介电常数当其处于低液位时，罐低可见，此时为保证测量精度，建议将零点定在低高度为C 的位置。
理论上测量达到天线**的位置是可能的，但是考虑到腐蚀及粘附的影响，测量范围的终值应距离天线的**至少50mm。
对于过溢保护，可定义一段安全距离附加在盲区上。
**小测量范围与天线有关。
随浓度不同，泡沫既可以吸收微波，又可以将其反射，但在一定的条件下是可以进行测量的。

测量范围超出的动作
当测量范围超出时，仪表输出为22mA电流。
电气连接
两线制
HART通信的**小负载：250Ω
电缆入口：M20×1.5
内设极性反接，射频干扰，及尖峰过压的保护电路。
防爆等级：EXdIICT6
调试
AXS可以通过三种方式调试：
通过显示调整模块GPM
通过调试软件AXSOFTWARE
通过HART手持编程器


RD701常用
1.自来水
2.植物油
3.水泥粉
4.石灰石粉
5.玉米，稻谷等颗粒状粮食
6.污水
7.0-30米的粉末状物料或者液体
1.当测量如水等介电常数大的物料，0-15米 DN50的法兰**可以 15米以上DN80法兰**可以
2.当测量粉末状物体时，0-15米 DN80法兰**可以 15米以上DN100法兰
3.安装短管控制在20cm以内
4.一般安装在直径的1/4处**距离罐壁300mm

RD702常用于短距离导波管测量，或者一些小量程的搅拌罐，下部不便于固定导波缆绳的
1.导波管安装位置轴线一定不能与搅拌扇叶相交
2.当扇叶力度大时，应改成同轴杆式
3.当量程小于1米时，应抬高测量，抬高距离根据具体工况而定
4.安装短管控制在20cm以内
4.一般安装在直径的1/4处**距离罐壁300mm
5.**大；量程6米

RD703常用于介电常数非常小的物料
1.**长测量距离为6米
2.安装短管控制在20cm以内
4.一般安装在直径的1/4处**距离罐壁300mm

导波雷达常见的几种错误安装方式：

801和802的**大区别在于抗压

RD801常用于一些由弱酸性的液体或者浆料的测量，罐体压力不大于3bar，温度不超过120度的
物料，
1.棒式雷达自身，盲区较大，出厂设定盲区为50公分
2.一般是用于罐体直径在3米左右的罐体，小型反应釜不适用。
3.安装短管必须保证在15cm以内
4.一般安装在直径的1/4处**距离罐壁300mm
5.**大测量距离20米

RD802常用于一些由弱酸性的液体或者浆料的测量，罐体压力不大于2MPa，温度不超过150度的
物料
1.棒式雷达自身，盲区较大，出
厂设定盲区为50公分
2.一般是用于罐体直径在3米左右的罐体，小型反应釜不适用。
3.安装短管必须保证在15cm以内
4.一般安装在直径的1/4处**距离罐壁300mm

RD803常用于颗粒状物料的测量或者粉尘，浆料、挥发性液体，如：焦炭、石灰石、原煤块、原油、粮食颗粒、粉末
1.安装短管一般建议不要超过20cm
2.标准法兰为DN150
3.耐温**大250度
4.安装位置一般在直径的1/4处
5.可做万向节和带吹扫的
6.要是测量粉尘：
0-15米 DN150
0-20米 DN200
0-35米 DN250
7.如要测大量程腐蚀性液体，可喷防腐涂层做防腐处理

天线延长管式安装 导波管测量 导波管测量 旁通管测量

RD805用于一些强腐蚀性液体，如：硫酸，盐酸，硝酸等强酸货强碱溶液
1.安装短管距离小于10cm
2.搅拌型罐体不适合
3.量程不能大于10米
4.一般法兰为DN50

RD806适用于一些小直径的搅拌罐体，针对弱酸性液体或者浆料测量，如十八酰氯，等反应釜罐体
1.安装短管距离小于20cm
2.一般法兰为DN100
3.**大耐压：4MPA（常温}
4.**大耐温 250度
5.标准法兰配置DN100
6.如要测腐蚀性液体，可喷防腐涂层做防腐处理

RD807适用于强腐蚀性液体，卫生级液体，如医药方面的葡萄糖之类
1，标准配置DN100
2，连接方式：卡箍
3.**大耐温：150度
4.**大耐压0.5MPA

RD808针对大量程颗粒状物体，或者粉尘状物料
1.**大量程70米
2.标准配置：DN100或者DN125
3.可做带吹扫的
4.可加防尘罩
5.可作万向节的

RD809针对小量程粉尘
1.**大量程20米
2.标准配置：DN100或者DN125
3.可做带吹扫的
4.可加防尘罩
5.可作万向节的

RD810针对大量程粉尘工况，环境比较恶劣的粉尘工况
1.**大量程70米
2.标准配置：DN100
3.可做带吹扫的
4.可作万向节的

高频雷达常见的安装错误：
