| 产地 | 江苏 |
|---|---|
| 电源电压 | 220V |
| 功能 | 测量结果数字显示,系统误差修正 |
| 显示方式 | 数显式 |
| 执行质量标准 | 国标 |
| 品牌 | 精迪 |
| 型号 | JD-Body 3D Scanner-B1 |
| 加工定制 | 是 |
| 质量认证 | CCC |
一、产品简介

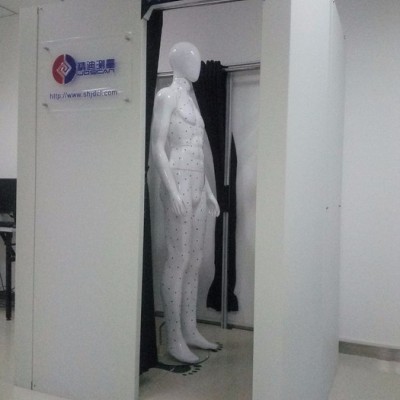

精迪人体三维扫描仪是一种用于扫描，获取，分析人体的几何构造和外形数据的高精密光学测量仪器。采集到的数据常被用来进行人体三维重建计算，在虚拟世界中创建实际人体的数字模型。这些模型具有相当广泛的用途，例如在人体量体裁衣，人体数据统计，医疗等诸多领域都有广泛的运用。
在人体逆向工程领域，很重要的一个环节就是精确的获取人体的外形数据，然而人体外形结构复杂，每个人的体型不同，很难通过传统的测量手段对其进行准确的测量。人体三维扫描仪可以快捷的扫描获取人体的外形数据，设计人员可以根据获取的数据进行曲面重构，建立需要的数字化模型。特别是在量体制衣领域，传统的人工测量方法需要经验丰富的测量人员，而且无法保证测量数据的准确性，精迪人体三维扫描仪可以准确快速的获取人体的三维数字模型，服装设计师可以根据数据为客户量身定制合身的服装。
二、产品参数
| 型号 | 激光人体三维扫描仪 | 彩色激光人体三维扫描仪 |
| JD-Body 3D Scanner-B1 | JD-Body 3D Scanner-B2 | |
| 工作系统 | JD-Body 3D Scanner V5.0 | JD-Body 3D Scanner V6.0 |
| 扫描方式 | 非接触式激光线扫描 | 非接触式激光线扫描（定制不可见光） |
| 传感器 | 四个132万进口工业级CCD相机 | 八个132万进口工业级CCD相机 |
| 镜头 | 1024×1280像素进口工业级镜头 | 1024×1280像素进口工业级镜头 （可定制） |
| 驱动系统 | 进口400W伺服驱动电机 | 进口800W伺服驱动电机 |
| 运动导轨 | 进口轻预载高精密导轨 | 进口轻预载高精密导轨 |
| 控制器 | 雷赛智能控制卡 | 进口智能控制卡 |
| 工作范围 | 1950mm×800mm ×600mm （可定制） | 1950mm×850mm ×650mm （可定制） |
| 扫描精度 | 1mm | 0.5mm |
| 扫描速度 | 5——8秒 | 8——10秒 |
| 外型尺寸 | 2200mm×1650mm×1350 mm （可定制） | 2250mm×1700mm×1450 mm （可定制） |
| 整机重量 | 100kg | 120kg |
| 电脑配置 | I5处理器 4G内存 电脑配备PCI插槽 | I7处理器 8G内存 电脑配备PCI插槽 |
| 操作方式 | 一键式扫描 | |
| 操作系统 | Windows2000/XP/Vista/win7/32/64 | |
| 软件接口 | ASC, STL, VRML,OBJ 等 | |
| 数据存储 | 自动 | |
三、基本工作流程
四、技术优势
1. 采用先进的激光三角测量原理，测量精度高达到0.3MM 。
2. 毫瓦级功率激光技术和不可见光扫描技术相结合，安全可靠。
3. 全自动提取人体40多项尺寸参数，并可自定义位置进行参数提取。
4. 机器属于全自主研发 ,所有程序代码都有研发团队进行编写，可完全满足客
户的制定要求，并获得国家产品实用新型产品(号：ZL 2013 2 0340553.2)
与软件著作权（登记号：2013SR068117）等。
5. 机身零件采用整体加工高强度装配技术，强度高不易变形，配备多个进口
CCD和工业级镜头，机器稳定性更高。
6. 驱动部分采用进口伺服电机，台湾上银导轨，研磨级丝杆，高端工业级智能
控制卡，数据精度更高。
7. 软件采用国内外较为先进的线激光技术，一健操作，速度更快 ,不需贴标志
点，表面免处理，抗干扰能力超强，测量环境无需完全密闭。
8. 机器出厂前由厂家进行多相机精度校正，无需客户再自行标定，软件能做到
的功能坚决不让客户动手。
9. 强大的全自动软件系统，不需第三方软件进行处理 ,一机多用，系统配备强
大噪点虑除，平滑，均匀化，自动生成STL三角面等后处理功能，可以快
速、自动化完成多幅点云的处理。
10. 支持 ASC, IGES, OBJ, STL, VRML, DXF等数据格式 , 可以市面上多种 CAD，
CAM等多种设计软件对接 ,长期升级和技术支持 ,以保证系统的长期升级
更新和技术支持。
五、市场应用
个性化服装量体定制
人体数据统计 ，数据库建立
生理解剖，医疗辅助器材研究
人机工程研究
专业人群选材（运动员，艺术专业等）
学院服装设计教学
女性内衣量身定制
模特儿虚拟试衣
电脑动画和特效，3D打印
科研教学
医学成像和模拟手术
辅助性测量
