供应集成式三维激光扫描仪

产品介绍

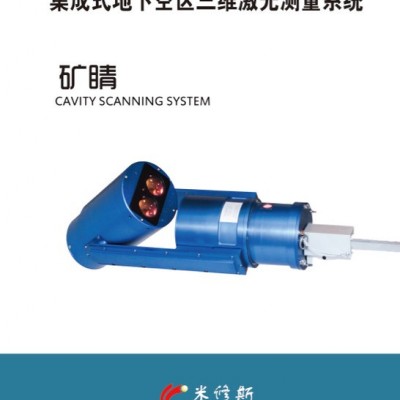

矿睛集成式地下空区三维激光测量系统是将三维激光测量高精度姿态传感器、高精度步进电机、无线数据传输等高新技术集于一身的精密测量系统，系统高度集成化，所有部件集成在一起，不需要任何线缆，操作方便，目前在世界上处于**水平。系统通过可旋转并集成激光测距仪的扫描头来实现对空区的快速、高精度测量。扫描头作为360 度旋转并收集距离和角度参数，每完成一个圆周的扫描后，扫描头将按预先设定的参数自动调整一定角度进行连续循环扫描直至全部扫描工作。

公司简介
    矿睛是加拿大吉赛特公司设计制作生产,吉赛特公司是一家在激光测量技术处于世界**地位的创新性公司,专业从事设计和生产三D激光扫描仪。该公司创立于加拿大 安大略奥沙瓦，是一家私人公司。

扫描仪特点

矿睛三维激光扫描仪的特点能根据数百万个激光数据点，计算生成3D模型，将多重扫描结合为一体，实时露天或井下监控分析，全方位的3D报告计算矿堆，采场体积，溜井，采空区等体积和面积.

- 扫描速度快。

- 人员配备少（1人或2人）。

- 集成度高（高精度，高效率，电池，测距，方位角，倾角，马达，计算机，架设方式等）。

- 轻巧，便携，安装方便，防水防尘。

- 应用范围广泛。

产品优点
- 提高生产效率
- 单人操作
- 全面的地表测绘，井下测绘。
- 以多边形或长方形方式进行区域扫描
- 机载数据存储
- 简单特性编码系统
- 无需数据记录器
- 操作简单
- 仅需少许培训
- 应用范围(大型露天矿山和地下坑道和采场)等

- 全矿三围成图

- 矿堆体积测量

- 井下采场空洞的测量

产品用途

- 可以做数字化矿山，快速建模任意切割剖面图

- 溶洞，悬崖测量

- 采场测量，准确了解矿岩界限

- 回采空区测量

- 巷道，硐室测量

- 溜井测量，借助配套辅助设施能测1500米的溜井

- 矿堆体积测量

- 计算采场体积

- 查看采场等与上一分层的接顶情况，查看垮塌，回填区的倒渣点

- 查看中深孔的爆破效果以及爆破孔的设计

- 制定降低贫化的方案

- 监督井下施工质量等

技术优势

- 系统采用集成式设计，数据采用WIFI 无线传输；

- 不需要全站仪，只需要2~3 个测点即可对设备进行定位；

- 采用多种架设方式，可以适应不同环境的三维激光测量；

- 速度快、精度高、距离远，7 分钟即可完成高精度测量；

- 高达IP67 的防水防尘等级，适应矿山的恶劣环境；

- 通过深井测量辅助装置，可进行深达1500 米的深井测量；

- 可单人操作，系统应用简单，易学易用；

- 设备可以应用到地下，也可以进行地表测量和地面矿堆体积测量

技术参数
- 1级人眼安全激光
- 扫描范围500米（免棱镜）
- 旋转能力0°- 360°

- 垂直能力0°- 310°
- 分辨率:1mm

- 测角精度 ±0.1°

- 测距精度 ±2cm

- 扫描时间 7分钟

- 通讯数据 有线或者无线均可

- 兼容所有版本 XP/vista/win7

- 扫描点 55800

- 输出格式DXF，XYZ坐标

- 输入格式 ASCII

- 使用xplor平板电脑 型号ix104c4

工作环境
- 抗水、防尘(IP67)
- 工作温度:-30°C — +60°C

电源 重量 尺寸
- 电源：21VDC
- 总重：7.2kg
- 尺寸:15.2cm * 72cm
