思安电力设备 电动及手动 全自动胶球清洗装置 二次滤网 分配器

1、 收球网：收球网是胶球清洗系统中的关键设备，它安装于凝汽器出水管段上，它的作用是把胶球从冷却水中分离出来，且必须具备不漏球、不卡球的性能，球被回收后的栅网板可以转动；在胶球装置投运时，网板处于收球位置，在不投运清洗装置时，该栅网板可以旋转到与水流方向一致的位置；并设有反冲角度。既减少水阻又起到清除栅板上杂物的作用。网板的转动定位由电动执行机构执行（小型收球网为手动控制）。
我厂开发研制的新型XJS系列收球网是目前的第三代更新换代产品。它具有结构设计新颖、合理；操作方便；胶球回收率高（≥98%）等特点。
工作原理：新型XJS系列收球网是在相应的管道中设置了一个A型栅格网，上部为进水端，网板将整个管道截面全部遮挡，收球工作由此开始。A型栅格网的两片网板由两根转轴转动，在非运行工况时网板可被旋转到一定角度，形成与水流平行的H型结构。H型结构使水流对网板进行反冲洗，可清除网上杂物及减小水阻。在投球运行时将网板转回到原来的A型结构位置上。
主要型式有手动（小管径）和电动（大管径）两种供选用。

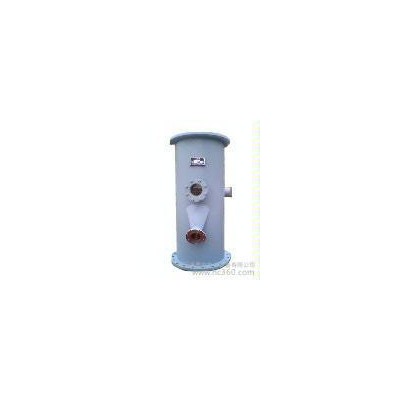

2、 装球室：装球室是胶球清洗装置中用于放球、取球、存储和观察胶球循环情况的装置；它由外壳、漏斗、切换阀等组成，并配有观察窗、放气、放水阀门等。
3、 胶球泵：它是胶球清洗系统中使胶球进行不断循环的动力设备。该泵是一个专用的无障碍离心泵，其叶轮由两片构成管状通道。它具有不堵球、不切球和对胶球磨损小等优点。
4、分汇器：分汇器是一个三通（管）阀。通过其中导向板的切换可使球进入需要清洗的一侧凝汽器中。它也可作为收球网胶球引出管的汇合和装球管的分流三通管使用。
