| 产地 | 中国 |
|---|---|
| 环境温度 | -10-+70℃ |
| 品牌 | PBI |
| 型号 | DCH-2000AD |
| 加工定制 | 不可以 |
设备简介

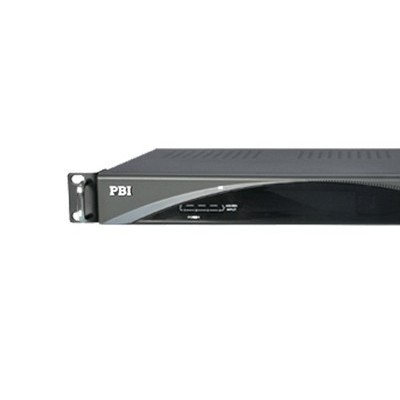

DCH-2000AD是一款基于DVB平台的高性能ASI/SDI信号分配器，可将一路SDI信号（符合SMPTE 259M）或DVB-ASI信号(EN50083)分配为4路或8路输出。DCH-2000AD设计紧凑，在1U 19”机箱内可进行四组一入四出分配或两组一入八出分配。 DCH-2000AD的时钟恢复功能和输入信号均衡功能可保证大于100米的信号可靠传输距离，是一款可以广泛运用于广播系统的可信赖产品。
产品特点
· 符合DVB-ASI EN50083及SDI SMPTE 259M标准
· 自动检测DVB-ASI及SD-SDI输入信号
· 前面板LED指示灯可显示输入状态
· 自适应均衡**大均衡电缆长度≥100米(Beldon 8281电缆)
· 提供DC 12V备用电源接
接口规格
输入
接口 BNC ，75Ω
输入接口数 4或2
输入反射损耗 ≥15dB（5~270MHz）
ASI/SDI输入幅度 200~1000mV
输出
接口 BNC ，75Ω
输出接口数 4*或 8*
ASI/SDI输出幅度 800mVpp±10%
控制及监控
本地操控 4个LED用于指示输入状态（DCH-1000AD-414）
2个LED用于指示输入状态（DCH-1000AD-218）
物理特性
体积
重量 净重2.4Kg，毛重3.5Kg
电源 AC 90V ~ 250V，50/60Hz
功耗 5W
工作温度 0 ~ 45℃
储存温度 -10 ~ 60℃
湿度 10 ~ 90%（非凝结）
