| 机体尺寸 | 530*460*850mm |
|---|---|
| 标准配置 | 见产品 |
| 测量精度 | 0.002mm |
| 产地 | 昆山 |
| 分辨率 | 0.0001mm |
| 操作方式 | 程序控制 |
| 品牌 | 唯美斯 |
昆山<台湾>昆山唯美斯精密测量仪器有限公司专业从事研发生产白光拍照式三维扫描系统，公司经过多年的研究、开发、制造和应用，拥有雄厚的技术研发力量和经验。智信濠精密测量仪器有限公司自主研发的涵博系列扫描仪，采用光栅扫描技术，标志点全自动拼接，具有高效率、高精度、高寿命、高解析度等优点。特别适用于复杂自由曲面的逆向建模，主要应用于产品研发设计，逆向工程及三维检测等，是产品开发和检测的必备工具。
三维扫描仪的定义
??定义：快速获取物体的立体彩色信息并将其转化为计算机能直接处理的三维数字模型的仪器。即：快速实现三维信息数字化的一种极为有效的工具。
拍照式三维扫描仪的原理

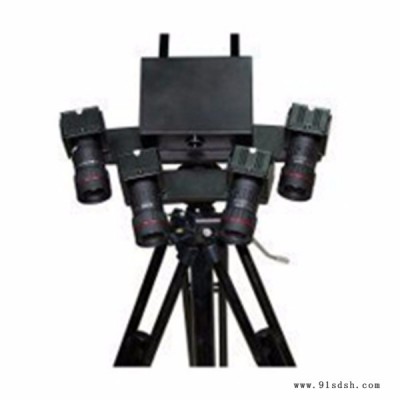

?? 拍照式结构光三维扫描仪是一种高速高精度的三维扫描测量设备，采用的是目前国际上**先进的结构光非接触照相测量原理。结构光三维扫描仪的基本原理是：采用一种结合结构光技术、相位测量技术、计算机视觉技术的复合三维非接触式测量技术。采用这种测量原理，使得对物体进行照相测量成为可能，所谓照相测量**是类似于照相机对视野内的物体进行照相，不同的是照相机摄取的是物体的二维图象，而研制的测量仪获得的是物体的三维信息。与传统的三维扫描仪不同的是，该扫描仪能同时测量一个面。测量时光栅投影装置投影数幅特定编码的结构光到待测物体上，成一定夹角的两个摄像头同步采得相应图象，然后对图象进行解码和相位计算，并利用匹配技术、三角形测量原理,解算出两个摄像机公共视区内像素点的三维坐标。拍照式三维扫描仪可随意搬至工件位置做现场测量,并可调节成任意角度作全方位测量,对大型工件可分块测量,测量数据可实时自动拼合,非常适合各种大小和形状物体(如汽车,**外壳及内饰,家电,雕塑等)的测量。
??光栅发射器投射一系列光栅条纹到物体表面，经过物体表面调制发生变形，CCD从另外一侧观察变形条纹，得到物体的三维面形数据。基于标记点拼接或者特征拼接，可以得到物体360度各个方位的数据。
| 单幅扫描范围 | 400x300 | 300x200 | 150x100 |
| 单幅精度 | 0.005~0.015 | 0.005~0.01 | 0.005~0.01 |
| 扫描物体尺寸 | 1000mm~3000mm | 300mm~1000mm | 50mm~300mm |
| 图像分辨率 | 1,310,000X2(可升级) | ||
| 光栅光源 | LED冷光源，寿命35000小时 | ||
| 拼接方式 | 球心自动拼接 | ||
| 扫描时间 | <5s | ||
| 文件格式 | ASC ; PLY ; STL ; OBJ ; IGES | ||
|
应用领域 | 汽车整车，大型模具，大型铸件、塑胶件 | 木雕，家私，鞋底，小家电，中型模具 | 精细木雕，小家电，鞋跟，机械零件 |
