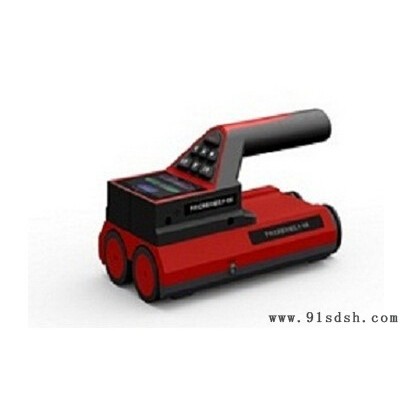

RK-8SK手持式激光定位钢筋扫描仪

RK-8SK手持式激光定位钢筋扫描仪

仪器用途
工程质量监督验收 改造前的实体检测  保护层厚度检测 工程质量验收 施工质量监督改建时大面积检测保护层厚度  避开钢筋，确定钢筋的分布  用于取芯或钻孔时，避免结构性的损坏
创新及特点
1. 采用三面激光技术实属国际首创.左右激光指示沿一条直线重复测试，前激光定筋激光指向位置肯定**是筋正上方，不会错判、不会漏判，以激光 声音、光标指示 图标 四重功能融为一体判定钢筋，更直观、遇到钢筋密时有波形扫描方式，能够更加直观判定有几根钢筋，有利于判定复杂条件下的钢筋分布。创新及特点l        采用三面激光技术实属国际首创.左右激光指示沿一条直线重复测试，前激光定筋激光指向位置肯定**是筋正上方，不会错判、不会漏判，以激光声音、光标指示图标四重功能融为一体判定钢筋，更直观、遇到钢筋密时有波形扫描方式，能够更加直观判定有几根钢筋，有利于判定复杂条件下的钢筋分布。
2.  检测结果直观显示：保护层厚度、钢筋间距、钢筋数量。Ø
 可以进行波形检测，方便分析钢筋情况。Ø
 通过瞄准框可以准确定位钢筋位置和两根钢筋中间位置。Ø
 自动存储标定值，免去每次检测前都需标定；特殊情况下，可以进行再次标定。Ø
 厚度检测、剖面扫描、网格扫描均无边界，可以完成大范围的扫描。Ø
 波形扫描一次可以完成5.5米以上的范围检测。Ø
 内置大容量存储芯片，可以存储超过2000个构件或者17万个测点；方便在现场进行数据测存储、查看、删除。Ø
 简单的数据传输，只要仪器开机（在主界面、主菜单界面、传输界面）并用数据线连接至PC机，仪器无需任何操作，即可将数据传输至计算机中。Ø
 在传输界面，可以通过蓝牙直接将数据传输是计算机上（选配）Ø
 配套专业的数据分析软件，可以检测数据进行专业的处理并生成各种检测报告。Ø
3. 无边界网格/剖面扫描，波形扫描一次测量可达8m长度。具有存储、查看、删除等功能，可存600个构件或者12万测点。USB数据传输，可将存储数据通过USB线上传到计算机。PC机专业数据分析软件，数据处理及报告生成。2.8寸高分辨率彩色液晶屏(320x240像素)。内置大容量锂电池，低功耗设计，电池充满后可工作约30小时。
RK-8SK激光定位钢筋扫描仪主要组成有：
1) 仪器主机
2) 充电器
3) 数据传输线
4) 软件光盘
5) 蓝牙接收器（选配）
6) 大容量外置电源（选配）
仪器硬件特点：
 高分辨彩色液晶屏(2.8寸，320x240像素，65536色)。Ø
 一体式主机，检测单元集成与主机中，不需要信号线。Ø
 内置大容量锂电池**大工作时间可达24小时。Ø
 体积小巧：22CM×12CM×11.8CM。Ø
 仪器主机重量：0.61KgØ
 激光指示定位，方便确定钢筋位置Ø
*本仪器附带激光束满足安全标准，切不可直视激光源

仪器技术指标

Ø  不同钢筋直径的量程范围：

Ø  不同厚度误差范围：

1.4 使用和维护
Ø 仪器使用前请仔细阅读本说明书
Ø 工作环境要求：
环境温度：－10℃～40℃
相对湿度：＜90%RH
电磁干扰：无强交变电磁场
Ø 存储环境要求
存放前确保仪器已经干燥
环境温度：－20℃～50℃
相对湿度：＜90%RH
Ø 避免仪器进水
Ø 避免在强磁场环境下使用，如大型电磁铁、变压器、变频器等附近。
Ø 可以使用软布对仪器进行清洁，如有必要可以在软布上沾上少许酒精和清水。
Ø 未经允许，请勿擅自打开仪器机壳。
