| 样品或现货 | 现货 |
|---|---|
| 公称长度 | 见参数 |
| 类别 | 弹性销 |
| 标准类型 | 德标 |
| 标准编号 | GB879-86 |
| 公称直径 | 6-10（mm） |
| 表面处理 | 不经处理 |
| 材料等级 | 不锈钢 A1 |
| 应用范围 | 机械工业用紧固件 |
| 加工定制 | 否 |
| 品牌 | GANTER |
| 型号 | GN617.1全不锈钢 |
标准件 | 主尺寸 | 弹簧压力 N | 重量 | |||||||||||
说明 | d1 -0.02/-0.04 | d2 | d3 | e | l1 ≈ | l2 min. | l3 | l4 | l5 min. | A/F | Preload | Max. load | g | |
GN 617.1-5-AN-NI | 5 | M10x1 | 21 | 13.8 | 51 | 5 | 17 | 5 | 15 | 12 | 6 | 15 | 45 | |
GN 617.1-6-AN-NI | 6 | M12x1.5 | 25 | 16.2 | 61 | 6 | 20 | 6 | 17 | 14 | 8 | 21 | 70 | |
GN 617.1-8-AN-NI | 8 | M16x1.5 | 31 | 21.9 | 75.5 | 7 | 26 | 8 | 23 | 19 | 9 | 26 | 150 | |
GN 617.1-10-AN-NI | 10 | M20x1.5 | 31 | 25.4 | 91 | 10 | 33 | 10 | 30 | 22 | 17 | 40 | 200 | |
GN 617.1-5-AKN-NI | 5 | M10x1 | 21 | 13.8 | 51 | 5 | 17 | 5 | 15 | 12 | 6 | 15 | 40 | |
GN 617.1-6-AKN-NI | 6 | M12x1.5 | 25 | 16.2 | 61 | 6 | 20 | 6 | 17 | 14 | 8 | 21 | 160 | |
GN 617.1-8-AKN-NI | 8 | M16x1.5 | 31 | 21.9 | 69 | 8 | 26 | 8 | 23 | 19 | 9 | 26 | 140 | |
GN 617.1-10-AKN-NI | 10 | M20x1.5 | 31 | 25.4 | 91 | 10 | 33 | 10 | 30 | 22 | 17 | 40 | 240 | |
带制动分度销GN617.1碳钢 黑色氧化涂层处理钢质本体 硬化磨砂钢质销 黑色高强度聚酰胺基（PA）高科技聚合体材料，亚光饰面滚花旋钮（A,AK型），耐溶剂、机油、油脂以及其他化学溶剂。 黑色氧化涂层处理钢质锁紧螺母（AK,CK型） 分度销配合孔，建议使用H7规定公差

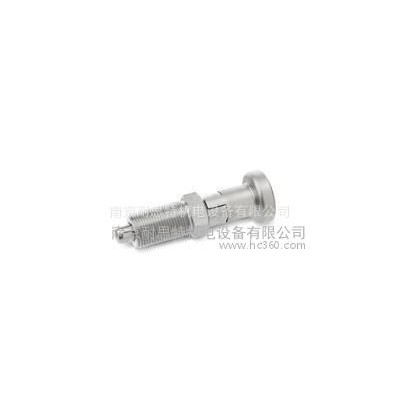

供应德国进口旋转柱塞、旋钮柱塞、带制动分度销GN617.1
带制动分度销GN617.1
碳钢
黑色氧化涂层处理钢质本体
硬化磨砂钢质销
黑色高强度聚酰胺基（PA）高科技聚合体材料，亚光饰面滚花旋钮（A,AK型），耐溶剂、机油、油脂以及其他化学溶剂。
黑色氧化涂层处理钢质锁紧螺母（AK,CK型）
分度销配合孔，建议使用H7规定公差
如果分度销需装配到薄板上时，则可以提供黑色氧化涂层的定距衬套GN609，以弥补螺纹长度。
GN617.1带制动分度销适用于可以锁定在内缩位置的场合。
不锈钢
AISI303不锈钢本体
AISI303磨砂镀镍不锈钢销
黑色高强度聚酰胺基（PA）高科技聚合体材料，亚光饰面滚花旋钮（A,AK型），耐溶剂、机油、油脂以及其他化学溶剂。
不锈钢锁紧螺母（AK,CK型）
分度销配合孔，建议使用H7规定公差
GN617.1带制动分度销，用于可以锁定在内缩位置的场合。AISI303不锈钢高耐腐蚀性，使得这些操作件特别使用食品加工、化工和制药工业用机器和设备。
