| 操作方式 | 开启式 |
|---|---|
| 触头结构 | 常开按钮 |
| 防护方式 | 保护式 |
| 工作电压 | 1（V） |
| 工作电流 | 1（A） |
| 额定发热电流 | 2（A） |
| 接触电阻 | 1（Ω） |
| 绝缘电阻 | 1（MΩ） |
| 头部保护等级 | 绝缘 |
| 产品认证 | CE |
| 机械寿命 | 1（次） |
| 加工定制 | 否 |
| 最高电压 | 660 |
| 用途 | 控制 |
| 品牌 | 正启 |
| 型号 | ZQ38-11CX/3 |

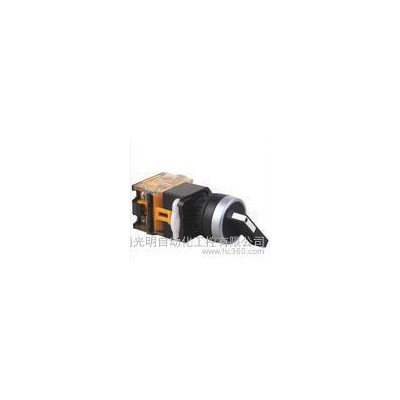

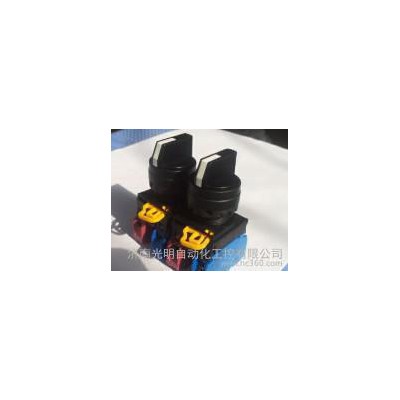

产品名称： ZQ38-11CX/2 LAY39长柄旋钮
产品特点：LA39-(A)系列按钮由操作头部、中座、触头模块三个部件组成，并采用国际通行的无紧固件自锁联接，安全可靠、拆卸方便。金属操动头坚固安全，外形美观大方、专为工业应用设计，具有灵活而坚固的结构,具有很高性价比。触点数**多为了六付，客户可根据需要选择触点组合方式。品种规格齐全，有复位按钮、自锁按钮、带灯按钮、蘑菇钮、旋钮、钥匙钮、急停钮等。■φ22mm安装尺寸；
■采用分离式操作器设计, 提高安装效率；
■采用弹片式动作机构，具有触点自洁功能，接触可靠；
■零部件采用进口材料，坚固耐用，耐磨损；
■可从2个方向进行配线；
■三种安装方式：防松动的斜式螺钉安装、节约安装空间的直式螺钉安装、简易的螺帽安装；
■带灯按钮发光体采用纯色超高亮LED，光亮度大于100cd/m2;
■根据客户操作指示的要求，可配置；
■按钮机械寿命大于300万次，带灯按钮的连续发光寿命大于10万小时；
■防护等级高达IP65，防水防尘。加装防护罩后，防护等级更可达IP67；
■获得CE、UL、3C认证。型号及其含义： 字母 含义 字母 含义 字母 含义 一般钮Z紧急停止钮XS短柄三位置旋钮D带灯钮ZY钥匙复位紧急停止钮CX长柄二位置旋钮T自锁钮Y二位置钥匙钮CXS长柄三位置旋钮M蘑菇钮YS三位置钥匙钮 MT蘑菇自锁钮X短柄二位置旋钮 红绿黄蓝白黑rgybwk动作功能钥匙拔出位置ffuffuaaoau左边自复位右边自复位左右自复位左边拔出中间拔出右边拔出 代码21222324252627283132电源AC-DCDC50-60HzAC电压6V12V24V36V48V110V127V220V220V380V 主要技术参数额定容量AC-15 220V/6A
380V/4A 660V/2ADC-13 24V/6A
48V/3A 110V/1A 220V/0.5A 44OV/0.25A接触电阻硬银触点≤50mΩ**大绝缘电阻AC 2500V 50HZ 1min机械寿命一般钮≥3×105次 旋钮≥3×104次 钥匙钮≥5×104次 紧急钮≥5×104次电寿命≥60×104次约定发热电流1th 10A额定绝缘电压Ui AC660V环境温度-25℃～ 55℃前部防护等级IP65定货时注明部件材料头部外圈中座头部触点开关客体触片AL BlackZn or PBTPAPCAgNiPCCu注:LA39-(A3):采用螺帽紧固方式，朴实简洁，降低安装难度，减轻了用户工作强度。受环境温度影响会降低安装可靠性，建议使用旋钮、钥匙钮等带旋转工作状态时不宜采用Z3中座安装模式。，如A3选择使用旋钮需加挡圈，开孔形状如下图 将操作头部由面板前方插入安装孔，于面板后旋入中座，然后均匀拧紧定螺钉（切不可用力过猛**大扭力25N-cm),如面板为塑料等其他非金属材料，可在棉板后垫上一筷安装板（见附件F5）后再安装，如安装孔的直径为25mm或30mm时，可在面板后面垫上Φ25的安装板（见附件F6）后再安装。
采用Z1中座安装时,开关元件可连同中座一起安装。采用Z2中座安装时，应先卸下开关元件，再安装中座
采用Z3中座安装时，应卸下开关元件。把中座插入头部，然后顺时针转动一下中座再把中座上的螺母拧紧即可。
注意：如安装后发现按钮有卡滞现象，应调节中座的两颗紧定螺钉，保持松紧一致，即可消除。开关元件直接扣上即可，头部的符号片可直接在头部进行安装（一般在出厂时已安装好）。如安装带灯按钮时，即先扣上灯座，然后再扣上开关元件。
注意：安装完毕以后，应检查开关元件的搭扣是否完全扣入。拆除开关元件或灯座：用螺丝刀抬器锁和安装系统的搭扣，即可随意简便地拆卸已紧扣安装的组件。注：
1、瞬动型按钮：当手按下时，手松开按钮立即自动复位。
2、自锁型按钮：当手按下时，按钮能自动锁住，再按下时按钮才能自动复位。
