| 产品型号 | gb4-24 |
|---|---|
| 电源电压 | 18V |
| 功率 | 12W |
| 接口 | 音频 |
| 通道数量 | 24路 |
| 重量 | 3.5kg |
| 货源类别 | 现货 |
| 品牌 | 声艺 |
| 加工定制 | 否 |
| 支持声道 | 其他 |

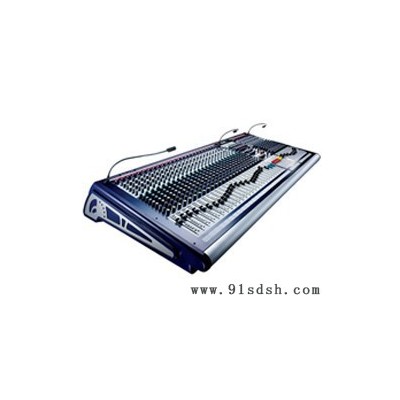

GB4 是专门为多功能会议厅，剧场，体育场馆等中型扩声系统而设计的现场调音台。许多用在 GB4 的先进技术和设计均源自同厂较**次的 MH 系列。GB4 设有内置电源，并有插孔连接外接电源，两组电源可以同时工作，对于那些重要场所而又不需要大型调音台的用户，GB4 是一个很好的工作保障。
GB4 提供七组主输出，八组辅助输出，7x4 矩阵输出，每通道的直接输出，四组哑音编组……强大的功能，再加上优异的电器性能，能够满足非常复杂的工作需求。坚固的机架，合理的面板布局，背板接线，新颖时尚的造型，除了用于固定安装，也是流动演出的明智选择。
GB4 是一台专业级的现场扩声调音台，拥有 15 条母线，包括：四编组、L-R 主输出 C(单声道)输出和八组 AUX 辅助输出。
GB4 设有四个便捷哑音编组，可使场景快速地变换。若不同区域需要不同的特定混音效果时，7x4 矩阵便大派用场。
演出录音时，可以把每通道的 Direct Output (直接输出) 接往多轨录音机，或将两轨录音机接往 Rec/Alt 输出。GB4 更为录音输出端提供高质量限幅器。
特点：
• 12、16、24、32 和 40 个通道的 5 种结构尺寸
• 每通道有 48V 可开关的幻像电源
• GB30 话筒前置放大器和精密的均衡电路
• 8 个 AUX 辅助输出( 4 个 AUX 可切换推子前/推子后)
• 15 条母线
• 18dB/倍频程的高通滤波器
• 2 个全立体声通道
• 2 个立体声返回
• 每个通道设有直接输出
• 4 个编组输出
• 4 个哑音编组
• 7 x 4 矩阵输出
• 对讲装置
• 100mm 行程的推子
• 12 段 LED 光柱电平显示表
• 带限幅器的录音输出
典型技术参数：
频率响应：
话筒/线路输入到任何输出端 20Hz-20kHz，<1dB
总谐波失真 + 噪声：
话筒电平为 -30dBu 和 +20dBu 全部输出端为 <0.006%(1kHz)
噪声 22Hz-22kHz 带宽有效值测量
话筒等效输入噪声 -128dBu，(150Ω源阻抗和固定增益)
混音输出 <-82dBu(40 个输入发送到混音)
编组输出 <-83dBu
辅助输出 <-80dBu
矩阵输出 <-89dBu
串音(1kHz，典型值)：
输入通道哑音 <-97dBu
输入推子关断 <-95dBu
声像隔离度 <-77dBu
混音路径隔离度 <-97dBu
编组路径隔离度 <-97dBu
邻近通道串音 <-99dBu
编组到混音 <-89dBu
辅助发送电位器隔离度 <-84dBu
矩阵发送电位器隔离度 <-89dBu
共模抑制比(CMRR)：
典型值 1kHz 80dB
**大输入和输出电平：
单声道和立体声话筒输入 +15dBu
单声道和立体声线路输入 +30dBu
立体声回传和插入回传 +20dBu
任何输出端 +20dBu
一般操作电平 0dBu
耳机输出功率 2 x 250mW / 200Ω
输入和输出阻抗：
话筒输入 2kΩ
线路输入和立体声回传 10kΩ
输入通道插入回传 EQ 插入为 5kΩ，其他为 3kΩ
混音、编组、辅助和直接输出 150Ω
插入发送 75Ω
推荐耳机阻抗 50Ω - 600Ω
高通滤波器(单声道输入) 18dB/倍频程，100Hz
EQ (单通道输入)：
高频 13kHz，+/-15dB，2 阶高通滤波器
高中频 550Hz-1.3kHz，+/-15dB，Q=1.5 带通滤波器
低中频 80Hz-1.9kH，+/-15dB，Q=1.5 带通滤波器
低频 80Hz，+/-15dB，2 阶低通滤波器
电平表 输入通道：单个三色 4 段 LED 发光二极管电平表
输出通道：7 个三色 12 段 LED 发光二极管电平表
电源消耗 交流 50/60Hz、85V-270V AC 万能输入电源
功率消耗 小于 150W
操作条件：
温度范围 -10℃ ~ +30℃
相对湿度 0% ~ 80%
