| 测量范围 | 0-100000m3/h |
|---|---|
| 产地 | 江苏 |
| 工作温度 | 0-260 |
| 工作压力 | 1.6MPa |
| 公称通径 | 50-300mm |
| 精度等级 | 1.5 |
| 类型 | 涡街流量计 |
| 适用介质 | 氨气,蒸汽,油品,液体,液化气,氧气,水,气体,空气,高纯气体,低腐蚀性气体,氮气,柴油 |
| 品牌 | 嘉可 |
| 型号 | LUGB |
| 加工定制 | 是 |
概述
涡街流量计是利用卡门涡街原理，用来测量蒸汽、气体及低粘度的液体的流量仪表。当流体流过与被测介质流向垂直放置的旋涡发生体时，在其后方两侧交替地产生两列旋涡，称之为卡门涡街，如上图1所示。在一定雷诺数范围内（2×104～7×106），旋涡所产生的频率f与介质的平均速度V及旋涡发生体的迎流面宽度d之间有下列关系：
f＝St ? 式中St为斯特劳哈尔数，它是无量纲常数，当ReD=2×104～7×106时约为0.15～0.22，通过压电元件检测出旋涡产生的频率f**可计算出平均流速V，从而确定管道内的体积流量：QV = A*V，,其中A为管道横截面积。

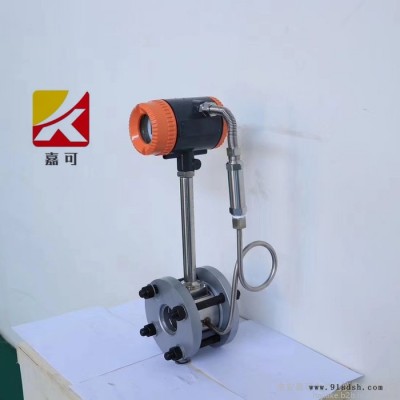

LUGB涡街流量计广泛用于石油、化工、电力、轻工等部门工业管道中测量液体或气体的流量。由于传感器材料为1Cr18Ni9Ti，也可用于城市供水、供热、锅炉供水、医疗行业流体管道的流量测量。
防爆型涡街流量传感器，采用的是本安防爆技术。电池供电的涡街流量计其防爆标志为“Ex iaⅡBT4”，适合不高于Ⅱ类B级的0区、1区、2区含有T1~T4组的危险场所使用； 靠安全栅供电的涡街流量计其防爆标志为“ExiaⅡBT5”，适于Ⅱ类B级的0区、1区、2区含有T1~T5组的危险场所使用。
