| 测量范围 | 86～106KPa |
|---|---|
| 测量介质 | 空气 |
| 电源电压 | DC 24V |
| 工作温度 | －20～＋80℃ |
| 精度等级 | 一级 |
| 类型 | 智能差压变送器 |
| 输出信号 | 二线制 |
| 品牌 | 昆仑海岸ColliHigh |
| 型号 | JYB-3151 |

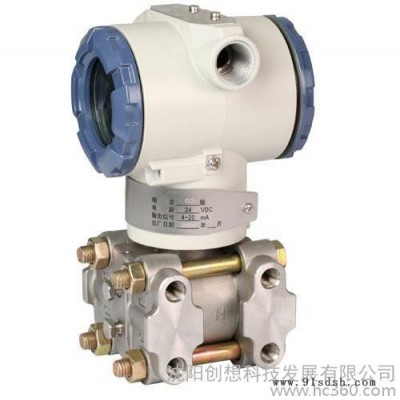

昆仑海岸ColliHigh 数字化电容压力差压变送器传感器 JYB-3151
| 产品特点 |
|---|
| JYB-3151型核心部件采用十六位单片机，其强大的功能和高速的运算能力保证了变送器的优良品质。整个的设计框架着眼于可靠性、稳定性、高精度和智能化，满足日益提高的工业现场应用之要求。为此，软件中应用了数字信号处理技术，使其具有优良的抗干扰能力和零点稳定性，且具备零点自动稳定跟踪能力（ZSC）和温度自动补偿能力（TSC）。 强大的界面功能无需手操器保证了良好的交互性。数字液晶显示表头能够显示压力、温度、电流三种物理量，及0～**模拟指示，按键操作能方便地在无标准力源的情况下完成零点迁移、量程设定、阻尼设定等基本的参数设置，而且可以重新对变送器进行标定，极大地方便了现场调试。 S-PORT串行通信口通过专用转接模块直接与计算机通信，上位机界面可以完成比按键操作更多的功能。接专用RS485模块可以实现数字信号远传，或构建RS485工业局域网。 信号转换，信号采集与处理及电流输出控制采用了一体化设计，使结构更加紧凑可靠。 |
| 技术参数 |
|---|
| ● 性能指标 (参考条件：无迁移状态，硅油灌充液，316L隔离膜片) 输出信号：二线制 负载特性：(见右图） ● 精 度： 线性输出：±0.075~±0.1%（对量程比为1：1），包括线性、变差、重复性的综合误差。 开方输出：在输出压力为4-**时为±（0.2%的标准定量程＋0.05的上限）。 ● 稳 定 性：对于DP量程代号3、4、5，为**高量程的±0.2%，对于其他的量程代号，为**高量程的±0.25%。 ● 湿度：0-**相对湿度 ● 启动时间：在**小阻尼时**20秒钟。 ● 容积吸取量：小于0.16cm3。 ● 阻 尼：电气阻尼为0～32秒。 此外，敏感元件还有0.2秒的恒定阻尼时间 ●静压影响（DP变送器） 零点误差：对于14MPa为**高量程的±0.25%,对于量程代号3为**高量程的±0.5%，通过零点调整可以得到校正。 量程误差：每6MPa可校正到输入±25%,或对于量程代号3,为±0.5％。这种误差在安装前可以调校消除。 ● 静压影响（HP变送器） 零点误差：对于32MPa为**高量程的±1.0%。通过零点调整可以得到校正。 ● 温度影响 ·在**大量程零点误差：每56℃为量程的±0.5%。总的影响包括量程和零点误差：每56℃为量程±1.0%。对于量程范围编号3,影响量加倍。 ·在**小量程零点误差：每56℃为量程的±3%。总的影响包括量程和零点误差：每56℃为量程±3.5%。对于量程范围编号3，影响量加倍。 ●振动影响：频率0～200Hz,任意方向上每个g为±0.05%上限值。 ●电源影响：小于标定量程0.005%/V。 ●安装位置影响：零点漂移不大于(0.25kPa),此误差可通过校正消除,对量程无影响。 ●电磁场干扰／射频干扰影响:按照SAMA PMC33.1,从20～1000MHz进行试验，场强可高至30V/M ●结构规格 注：材料适用性请参考10页附件及材质代码。 接触介质的材料： 隔离膜片：316L不锈钢，哈氏合金。 排气/排液阀：316L不锈钢，哈氏合金或蒙乃尔合金。 工艺法兰和连接头：316不锈钢，哈氏合金或蒙乃尔合金。 接触介质的o形环：氟橡胶、丁晴橡胶。（可选） 灌充液：硅油 螺拴：碳钢镀镉 电子线路外壳：低铜铝 o形密封圈：丁晴橡胶、氟橡胶。（可选） 涂漆：聚氨脂。 工艺连接件：对于范围代号3、4、5的变送器，其两支法兰的中心连接孔距为54mm，孔上为NPT1/4-18;对于范围代号为6、7的变送器则为56mm和NPT1/4-18.对于范围代号为8的变送器则为57.2mm和NPT1/4-18。对于范围3、4、5的变送器，其两支连接头上引压孔为NPT1/4-14,法兰连接头可翻转分别给出50.8mm中心距，54mm，或57.2mm。 电气连接件：具备现场在线测试端子。 重 量：不包括选用件，AP、DP、GP和HP型重2.4公斤。 ●使用条件 总体防护性能符合：IP67（相关参数） ●电源电压： 12～45VDC本安防爆型产品须由相应的安全栅供电（标准为24VDC，无负载可工作于12VDC,大液晶表头不低于16VDC） ●产品使用环境 使用温度：－20～＋80℃ 储藏温度：－40～＋104℃ 湿 度：0～90％ 防爆型产品使用环境条件： 温度：－20～＋40℃ 相对湿度：5～95％ 大气压力：86～106KPa 本安型产外配安全栅参数： Uo≤28r DC、Io≤30mA、Po≤0.84 |
| 规格选型 |
|---|
 |
| 标准功能 |
|---|
| 工作原理： 如电气原理框图所示，压力或差 压产生的电容差经数字化信号转换， 变为频率信号送到微处理器，经过微 处理器运算处理后作为一个电流控制 信号送到电流控制电路，转化为 4～20mA模拟电流输出。 |
