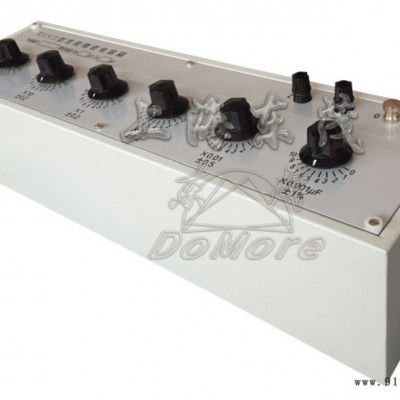

旋钮式十进制宽量程精密电容箱RX5/3

一、用途

RX5/3型电容箱是一种精密的旋钮式十进电容箱。可工作在直流或交流电路中，作为交流电桥的可变阻抗，滤波电路的元件以及其它需要电容能在很大范围内变化的电路中，适用在空气温度+10℃到+35℃，相对湿度30%—80%以内的工作条件。

二、技术特性

1、规范：

较大容量1111.110μF≈10-3F。

较小步级1000pF=10-8F。；

旋钮数6；

可变范围0～1111.110μF；

准确度：，

10×100uF组±0.2%，

10×10μF组±0.2%，

10×1μF组±0.2%，

10×0.1μF组±0.2%，

10×0.01μF组±0.5%，

10×0.001μF组±1%，

按上式计算时应遵守下列条件：

（1）周围温度+20℃±5℃，

相对湿度为30%—80%。

（2）工作频率100至1000Hz。

（3）工作电压：50V（有效值）

（4）电容箱的起始电容应从测量结果中减去。

3、在环境温度从+20℃变化到+35℃或+10℃，电容量的变化不超过蓁误差的1/2。

4、电介质损耗角的正切值不超过：

10×100μF组：5×10-3

10×10μF组：2.5×10-3

10×1μF组：2.5×10-3

10×0.1μF组：3×10-3

10×0.01μF组:3×10-3

10×0.001μF组：1×10-2；

5、直流耐压：250V

6、起始电容：≤55pF；

7、外形尺寸和重量：

外形尺寸：550×200×150mm3；

重量：≤3kg。

三、结构

十进式电容箱是由不同个数的十进开关组件组合而成的，每个十进开关组件由几个不同容量的电容并联组成1至10个步进。采用的电容是**的，开关是银铜复合接触点，接触性能好。

本电容箱所采用的电容器主要为损耗正节角值＜15×10-4的聚苯乙烯或聚丙烯薄膜电容器。电容箱的整个电气部份安装在有屏蔽的机箱内。电容箱的引出端在面板上，标记“1”和“2”的端钮输出电容值，标记“0” 的端钮是屏蔽专用引出端，检测或使用中应将其与检测仪表或相关电路共同接地。

四、使用说明

1、使用条件应在温度+10℃至+35℃，相对湿度30%—80%。

2、电容箱在使用时可考虑二端或三端式接入工作一路里，作二端式时应考虑部分电容值的C20的影响，作三端式时应考虑到C10，C20的影响。

3、电容在接入工作电路时，应考虑联接导线的电容。

4、在测量时应考虑周围有强电场引起电容值影响，在不同温度使用电容时应考虑温度系数的影响。

5、电容箱使用完毕后应进行放电，其方法是先把6个盘都调到0档，在标记“1”和“2”的端钮之间接上一支1kΩ/10W或相近的电阻，然后把6个盘都调到较大档，放电约1秒钟。

五、保管运输和保证

1、电容器应放在室温自+0℃到+35℃、相对湿度30%—80%，空气内不含有引起腐蚀的气体和有害物质。

2、产品在正确使用和维护下（且不破坏封印），自出厂日起，保证运用期限为12个月。
