| 测量范围 | 0.2-20米 |
|---|---|
| 测量介质 | 液体 |
| 产地 | 安徽 |
| 电源电压 | 24V |
| 防护等级 | IP65 |
| 工作温度 | -40-250 |
| 接口尺寸 | M20*1.5mm |
| 精度等级 | 0.5 |
| 类型 | 电容式压力变送器 |
| 输出信号 | 4-20mA |
| 品牌 | 自营 |
| 型号 | QX |
| 加工定制 | 是 |

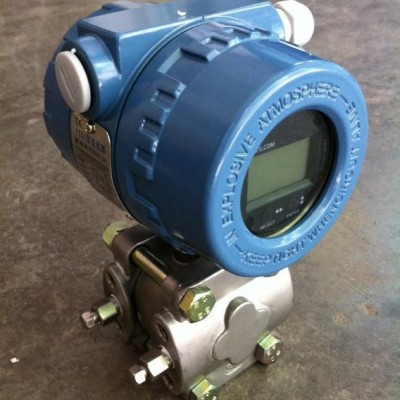

QX系列电容式变送器是我公司引进国外先进制造技术和设备，关键原材料、元器件和零部件均采用进口，整机经过严格组装和测试。具有设计原理先进、品种规格齐全、安装使用简便(规格、尺寸与原装EJA完全兼容)，外形美观等特点。该电容式变送器分智能和普通型两种类型，满足用户的多种选择要求，具有很强的使用价值，该电容式变送器已广泛应用于石油、化工、冶金、电力、食品、造纸、医药、机械制造等行业。
一、概述
电容式变送器，采用射频电容法测量原量，适用于电力、冶金、化工、食品、制药、污水处理、锅炉汽包等的液位测量。
二、主要特点
1、结构紧凑、体积小，安装维护简单，统一外形尺寸。
2、多种信号输出形式，方便不同系统配置。
3、聚四氟乙烯探级，耐酸、碱等强腐蚀性液体及高温。
4、浸入液体的测量部分，只有一条四氟软线或四氟棒式探级作为传感，可靠性高。
5、全密封铝合金外壳及不锈钢联接件。
6、对高温压力容器与测量常温常压一样简单，且测量值不受被测液体的温度、比重及容器的形状、压力影响。
7、测量、输出两端和测量、输出、电源三端隔离器多种电路结构方式，自带隔离器，适应不同信号接地方式。
8、完善的过流、过压、电源极性保护。
三、主要技术指标
测量范围：0.2-20米
精度：0.2级、0.5级、1级
探级耐温：-40-+250℃
允许容器压力：-0.1MPa-2.5MPa
测量介质：电导率不低于10-3s/m的酸、碱、水等非结晶导电液体。电容式变送器
供电电源：DC12-35V(隔离式为DC21-27V)
工作电流：(输出20mA时)非隔离二线，三线制：20mA
两端隔离三线制：＜32mA三端隔离四线制＜35mA
输出信号：4-20mA(0-10mA，0-20mA)
输出保护：27mA
测量、输出、电源之间隔离耐压：1000V
量程调节范围及零点移：≥±30%FS
变送器主体尺寸：φ76×85
四、测量理原理
电容尘液位测量原理为探级与导电液体构成一电容器，其中探级线的金属内芯为电容的一极，导电液体为电容的另一极，中间为高稳定性的聚四氟乙烯，即探级线的绝缘外层作为两极之间的介质，随着液位的变化，液体包围探级线的面积随之改变，使构成电容器两极的相对面积改变，导致电容的变化，根据同心筒状电容的公式可写出液位高度与电容的关系：
五、型号定义
量程范围
| 最小量(m) | 最大量程(m) | 说明 | |||||||||
| A | 0-0.2 | 0-20 | 用于金属容器 | ||||||||
| B | 0-1 | 0-20 | 绝缘材料容器，地下水池等 | ||||||||
| 电路特点 | |||||||||||
| 1 | 非隔离两线制 | 图2 | |||||||||
| 2 | 非隔离三线制 | 图3 | |||||||||
| 3 | 输入、输出两端隔离三线制 | 图4 | |||||||||
| 4 | 三线隔离四线制 | 图5 | |||||||||
| 结构形式 | |||||||||||
| F | 分体式 | 探级引出处温度＞65℃时选用 | |||||||||
| L | 联体式 | 探级引出处温度＜65℃时选用 | |||||||||
| 探级形式 | |||||||||||
| R | 软线探级 | 图6 | |||||||||
| B | 棒式探级 | 图7(最大长度2米) | |||||||||
| 过程联接 | |||||||||||
| 1 | M20×1.5螺纹联接(不锈钢) | 软线 | |||||||||
| 2 | M27×2螺纹联接(不锈钢) | 棒式 | |||||||||
| 3 | 法兰联接 | 软线、棒式 | |||||||||
| 4 | 压力测量筒 | 软线、棒式 | |||||||||
| A | 2 | L | R | I |
型号示例：
量程0.2-20米(具体量程由用户确定)，非隔离二线制，联体式软线探级，M20×1.5过程接口
订货时需注明以下参数：1、量程；2、安装高度；3被测介质；4、介质温度；5、容器压力
