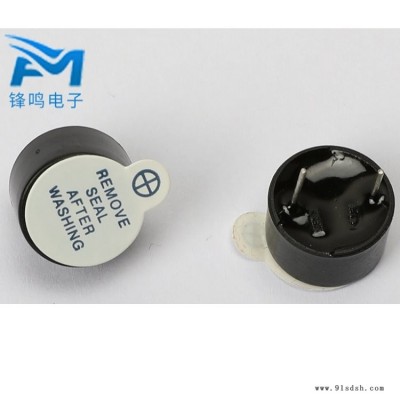

压电陶瓷蜂鸣片手机 锋鸣电子 有源蜂鸣器手机

• 价格说明 : 议定
• 物流说明 : 货运及物流
• 交货说明 : 按订单
• 包装说明 : 不限
• 供货总量 : 不限

分体蜂鸣器与一体蜂鸣器的区别？

一体式蜂鸣器也叫有源蜂鸣器，内部有一个驱动电路，蜂鸣器直接接上相应的直接电压就可以发出一定频率的蜂鸣声了。分体式蜂鸣器，需要驱动电路，才能工作。不可以直接接在直流电源上。

1.外壳材质：

分体的蜂鸣器外壳材料为ABS，ABS的热变形温度为93-118℃，蜂鸣器产品经退火处理后还可提高10℃左右。ABS在-40℃时仍能表现出一定的韧性，可在-40~100℃的温度范围内使用。

2.灌胶方式：

分体无源的一般焊锡的部分露在外面，能看得到的，

一体的一般会用环氧胶密封，外观看只能看到胶，

3. 焊接方式：

一般无铅焊线的熔点为310°以上，工人操作时间有长有短，焊接的瞬间产生的热量，可以使蜂鸣器本身的外壳产生热变形，导致原来蜂鸣器内部的发声钼片跟铁芯的间隙变大或者变小，因此有无声或者声音小的产品产生。

4. 价格方式

一体的比分体的价格要贵很多，一般来说材质和工艺决定了产品本身的价格。

区分有源与无源蜂鸣器

电路功能：

本电路模块，可直接连接到单片机的I/O进行使用，是一个通用的蜂鸣器驱动模块。

电路工作过程：

蜂鸣器分无源和有源两种，从电路上来看，这两种蜂鸣器在这都可以工作，区别是单片机程序不一样。

当网络节点Beep为高电平时，三极管Q1截止，蜂鸣器无电流，不响。

当网络节点Beep为低电平时，三极管Q1导通，蜂鸣器有电流，会响。

所以在Beep节点输入PWM脉冲时，蜂鸣器就会发出响声。工作过程很简单，再看看每个元件的作用：

电阻R3为上拉电阻，目的为了在Beep节点悬空时，三极管Q1的基极有一个稳定的高电平。

电阻R4为三极管Q1的基极电阻，限制基极电流。

电容C1为旁路电容，对刺耳的高频信号能起到旁路作用。

三极管Q1起开关管的作用，控制蜂鸣器。

电阻R1,R2是蜂鸣器的限流电阻，这是很常见的一种安装方法，主要起到两个作用：

一是这两个电阻并联一起，可以分流，使每个电阻上的的热量不会超过它的额定功耗，保证电阻寿命；

二是方便调试。在一个电阻功率都能满足的情况下，如果要增加蜂鸣器响度，只需再并联一个电阻就行，而不需要重新拆下原来的电阻，调试方便。同时在选取不到合适电阻时，也可以用并联方式来解决。

注意：

本例电路很常用，对5V的单片机系统，可不用修改参数就直接使用；但对3.3V的其他控制系统，就需要调节其中的一些参数了。

压电式蜂鸣器与电磁式蜂鸣器的比较

蜂鸣器主要有两品种型：压电式蜂鸣器和电磁式蜂鸣器。如果您要建立带有蜂鸣器的电路，您需求打听这两个品种之间的差别。您应该晓得他们分别是怎样工作的，从而非常终确认应用何品种型的蜂鸣器。

甚么是压电式蜂鸣器？

压电式蜂鸣器是一种用来产生音调的电子装备。望文生义，压电式蜂鸣器的焦点是压电蜂鸣片，压电蜂鸣片是由压电陶瓷和金属基片复合制成的，它们通过胶粘剂粘合在一起。通俗来说，压电式蜂鸣器发声是这样一个历程：向压电陶瓷施加交换电压，使其表现出反向压电效应发生高频率的往返振动并动员金属基片振动，使共鸣腔体产生共振，从而发出特定频率的声响。

压电式蜂鸣器普通具有以下特征：

1.工作电压~3至~250V。

2.额定电流少于30mA。

3.谐振频率为1000Hz至6000Hz，其中非常常用的频率段为2000Hz至4000Hz。

4.工作的时候不产生磁场。

甚么是电磁式蜂鸣器？

电磁式蜂鸣器的发音方式加倍古代，通过电磁道理工作，当施加电压时，线圈产生磁场，而后使振膜振动并发作声音。这种蜂鸣用具有1.5-12V的低工作电压和高电流花消，通常大于30mA以致于更高。

磁蜂鸣用具有以下焦点特征：

1.工作电压为~1.5至~30V。

3.额定电流大约50至100mA。

3.谐振频率为1000Hz至3000Hz。

4.工作的时候产生磁场。
