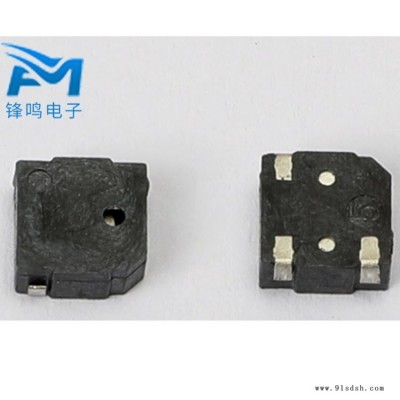

压电式蜂鸣器定制大量现货供应 锋鸣电子

• 价格说明 : 议定
• 物流说明 : 货运及物流
• 交货说明 : 按订单
• 包装说明 : 不限
• 供货总量 : 不限

压电式蜂鸣器主要由多谐振荡器、压电蜂鸣片、阻抗匹配器及共鸣箱、外壳等组成。有的压电式蜂鸣器外壳上还装有发光二极管。 蜂鸣器 蜂鸣器 多谐振荡器由晶体管或集成电路构成。当接通电源后（1.5~15V直流工作电压）,多谐振荡器起振,输出100~500HZ的音频信号，阻抗匹配器推动压电蜂鸣片发声。 蜂鸣器电路符号 蜂鸣器电路符号(2张) 压电蜂鸣片， 由锆钛酸铅或铌镁酸铅压电陶瓷材料制成。在陶瓷片的两面镀上银电极，经极化和老化处理后，再与黄铜片或不锈钢片粘在一起。

由于蜂鸣器的工作电流一般比较大，以致于单片机的I/O 口是无法直接驱动的*（但AVR可以驱动小功率蜂鸣器），所以要利用放大电路来驱动，一般使用三极管来放大电流就可以了。

蜂鸣器驱动电路一般都包含以下几个部分：一个三极管、一个蜂鸣器、一个续流二极管和一个电源滤波电容。

1．蜂鸣器

发声元件，在其两端施加直流电压（有源蜂鸣器）或者方波（无源蜂鸣器）就可以发声，其主要参数是外形尺寸、发声方向、工作电压、工作频率、工作电流、驱动方式（直流/方波）等。这些都可以根据需要来选择。

2．续流二极管

蜂鸣器本质上是一个感性元件，其电流不能瞬变，因此必须有一个续流二极管提供续流。否则，在蜂鸣器两端会产生几十伏的尖峰电压，可能损坏驱动三极管，并干扰整个电路系统的其它部分。

3．滤波电容

滤波电容C1的作用是滤波，滤除蜂鸣器电流对其它部分的影响，也可改善电源的交流阻抗，如果可能，是再并联一个220uF的电解电容。

4．三极管

三极管Q1起开关作用，其基极的高电平使三极管饱和导通，使蜂鸣器发声；而基极低电平则使三极管关闭，蜂鸣器停止发声。

告诉你蜂鸣片使用注意事项？

1. 请不要用裸手接触蜂鸣片原件，以免使电极腐蚀。

2. 如果施加的机械应力超过技术要求，原件可能会损坏

3. 请注意保护工作电路免受因过度力、坠落、震荡或温度变化而导致的浪涌电压的损坏

4. 如果对原件施加直流电压，可能会发生电荷迁移。注意不要使原件长期处于直流电压下

5. 应选择适当的电阻值，建议采用1Kohm-2kohm,除了这一措施外，还可以使用二极管

6. 请避免过度拉引，否则可能会使焊点脱落。

7. 对振动板的中心区域施加作用力，可能会导致陶瓷原件破损。当振动板只在边缘有支撑时，只能对其边缘附近施加作用力。
