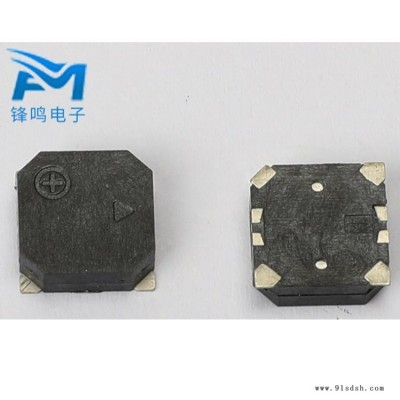

电子大量现货供应 有源蜂鸣器电子 锋鸣电子

产品价格电议对比
询价 暂无
浏览 189
发货 广东东莞市
过期 长期有效
更新 2022-05-10 19:13

企业主推产品

诚信档案

联系方式
加关注0

东莞市锋鸣电子有限公司

企业会员第3年
资料未认证
保证金未缴纳

商品信息

基本参数

品牌:

未填

所在地:

广东 东莞市

起订:

未填

供货总量:

未填

有效期至:

长期有效
详细说明
  • 价格说明 : 议定
  • 物流说明 : 货运及物流
  • 交货说明 : 按订单
  • 包装说明 : 不限
  • 供货总量 : 不限

YS-SBZ1230

电磁式蜂鸣器 电磁式蜂鸣器由振荡器、电磁线圈、磁铁、振动膜片及外壳等组成。 接通电源后,振荡器产生的音频信号电流通过电磁线圈,使电磁线圈产生磁场。振动膜片在电磁线圈和磁铁的相互作用下,周期性地振动发声。

蜂鸣器是一种一体化结构的电子讯响器,采用直流电压供电,广泛应用于计算机、打印机、复印机、报警器、电子玩具、汽车电子设备、电话机、定时器等电子产品中作发声器件

YS-SBZ8530

压电陶瓷蜂鸣器

概述:

压电蜂鸣片由锆钛酸铅或铌镁酸铅压电陶瓷材料制成。在陶瓷片的两面镀上银电极,经极化和老化处理后,再与黄铜片或不锈钢片粘在一起。

压电陶瓷片是一种电子发音元件,在两片铜制圆形电极中间放入压电陶瓷介质材料,当在两片电极上面接通交流音频信号时,压电片根据信号的大小频率发生震动而产生相应的声音来。压电陶瓷片由于结构简单造价低廉,被广泛的应用于电子电器方面如:玩具,发音电子表,电子仪器,电子钟表,定时器等方面。超声波电机就是利用相关的性质制成。

YS-MBZ12075

区分有源与无源蜂鸣器

电路功能:

本电路模块,可直接连接到单片机的I/O进行使用,是一个通用的蜂鸣器驱动模块。

电路工作过程:

蜂鸣器分无源和有源两种,从电路上来看,这两种蜂鸣器在这都可以工作,区别是单片机程序不一样。

当网络节点Beep为高电平时,三极管Q1截止,蜂鸣器无电流,不响。

当网络节点Beep为低电平时,三极管Q1导通,蜂鸣器有电流,会响。

所以在Beep节点输入PWM脉冲时,蜂鸣器就会发出响声。工作过程很简单,再看看每个元件的作用:

电阻R3为上拉电阻,目的为了在Beep节点悬空时,三极管Q1的基极有一个稳定的高电平。

电阻R4为三极管Q1的基极电阻,限制基极电流。

电容C1为旁路电容,对刺耳的高频信号能起到旁路作用。

三极管Q1起开关管的作用,控制蜂鸣器。

电阻R1,R2是蜂鸣器的限流电阻,这是很常见的一种安装方法,主要起到两个作用:

一是这两个电阻并联一起,可以分流,使每个电阻上的的热量不会超过它的额定功耗,保证电阻寿命;

二是方便调试。在一个电阻功率都能满足的情况下,如果要增加蜂鸣器响度,只需再并联一个电阻就行,而不需要重新拆下原来的电阻,调试方便。同时在选取不到合适电阻时,也可以用并联方式来解决。

注意:

本例电路很常用,对5V的单片机系统,可不用修改参数就直接使用;但对3.3V的其他控制系统,就需要调节其中的一些参数了。
