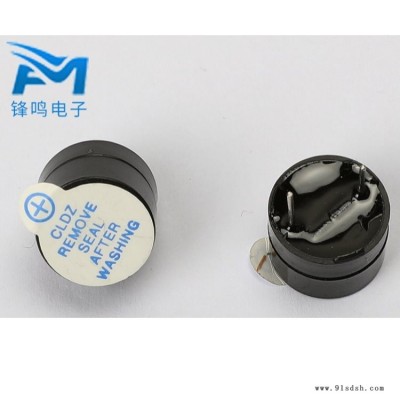

SMD蜂鸣器手机 蜂鸣器手机 锋鸣电子

• 价格说明 : 议定
• 物流说明 : 货运及物流
• 交货说明 : 按订单
• 包装说明 : 不限
• 供货总量 : 不限

电磁式蜂鸣器

电磁式蜂鸣器由振荡器、电磁线圈、磁铁、振动膜片及外壳等组成，接通电源后，振荡器产生的音频信号电流通过电磁线圈，使电磁线圈产生磁场，振动膜片在电磁线圈和磁铁的相互作用下，周期性地振动发声。

电磁式蜂鸣器广泛应用于计算机、打印机、复印机、报警器、电子玩具、汽车电子设备、电话机、定时器等电子产品中作发声器件。

电式蜂鸣器是以压电陶瓷的压电效应，来带动金属片的振动而发声；电磁式蜂鸣器，则是用电磁的原理，通电时将金属振动膜吸下，不通电时依振动膜的弹力弹回，故压电式蜂鸣器是以方波来驱动，电磁式是1/2方波驱动，压电式蜂鸣器需要比较高的电压才能有足够的音压,一般建议为9V以上。压电的有些规格，可以达到120dB以上，较大尺寸的也很容易达到100dB。

由于蜂鸣器的工作电流一般比较大，以致于单片机的I/O 口是无法直接驱动的*（但AVR可以驱动小功率蜂鸣器），所以要利用放大电路来驱动，一般使用三极管来放大电流就可以了。

蜂鸣器驱动电路一般都包含以下几个部分：一个三极管、一个蜂鸣器、一个续流二极管和一个电源滤波电容。

1．蜂鸣器

发声元件，在其两端施加直流电压（有源蜂鸣器）或者方波（无源蜂鸣器）就可以发声，其主要参数是外形尺寸、发声方向、工作电压、工作频率、工作电流、驱动方式（直流/方波）等。这些都可以根据需要来选择。

2．续流二极管

蜂鸣器本质上是一个感性元件，其电流不能瞬变，因此必须有一个续流二极管提供续流。否则，在蜂鸣器两端会产生几十伏的尖峰电压，可能损坏驱动三极管，并干扰整个电路系统的其它部分。

3．滤波电容

滤波电容C1的作用是滤波，滤除蜂鸣器电流对其它部分的影响，也可改善电源的交流阻抗，如果可能，是再并联一个220uF的电解电容。

4．三极管

三极管Q1起开关作用，其基极的高电平使三极管饱和导通，使蜂鸣器发声；而基极低电平则使三极管关闭，蜂鸣器停止发声。

压电式蜂鸣器与电磁式蜂鸣器的比较

蜂鸣器主要有两品种型：压电式蜂鸣器和电磁式蜂鸣器。如果您要建立带有蜂鸣器的电路，您需求打听这两个品种之间的差别。您应该晓得他们分别是怎样工作的，从而非常终确认应用何品种型的蜂鸣器。

甚么是压电式蜂鸣器？

压电式蜂鸣器是一种用来产生音调的电子装备。望文生义，压电式蜂鸣器的焦点是压电蜂鸣片，压电蜂鸣片是由压电陶瓷和金属基片复合制成的，它们通过胶粘剂粘合在一起。通俗来说，压电式蜂鸣器发声是这样一个历程：向压电陶瓷施加交换电压，使其表现出反向压电效应发生高频率的往返振动并动员金属基片振动，使共鸣腔体产生共振，从而发出特定频率的声响。

压电式蜂鸣器普通具有以下特征：

1.工作电压~3至~250V。

2.额定电流少于30mA。

3.谐振频率为1000Hz至6000Hz，其中非常常用的频率段为2000Hz至4000Hz。

4.工作的时候不产生磁场。

甚么是电磁式蜂鸣器？

电磁式蜂鸣器的发音方式加倍古代，通过电磁道理工作，当施加电压时，线圈产生磁场，而后使振膜振动并发作声音。这种蜂鸣用具有1.5-12V的低工作电压和高电流花消，通常大于30mA以致于更高。

磁蜂鸣用具有以下焦点特征：

1.工作电压为~1.5至~30V。

3.额定电流大约50至100mA。

3.谐振频率为1000Hz至3000Hz。

4.工作的时候产生磁场。
