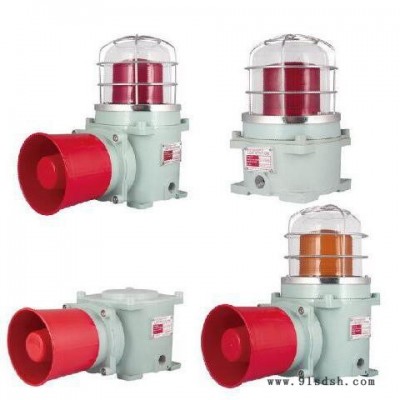

防爆声光 报警器 思科瑞迪专业生产 **

压铸铝合金材料外壳/坚固耐用

LED高亮发光二管 120DB

产品功能介绍

1.坚固经久耐用的工业用,重负荷、船用防爆型产品,Explosion-Proof Sound and Light Alarm

2.采用引进技术自主设计，将LED长亮/闪亮警示灯,信号灯与扬声器相结合构成重负荷声光组合一体化产品

3.铝合金底座，防水耐腐蚀.,坚固经久耐用

4.产品内部配装有音调选择开关及音量调节器，使用者可以根据需求相应的调节音调和音量大小,详细的选择方式见下表

5.多种报警音调可供选择.(WS-12种警报音)(WM-20种音乐+警告音)(WV10-10种语音定制)

6.适合用于石油炼化处理加工设备、制造厂,输送设备,港口码头,船舶,海工机械、钢铁产业现场、危险品储运,石油化工行业等易燃易爆危险场所

7.灯罩颜色 :红色-R    黄-Y    绿-G     蓝-B

8.闪亮次数 : 60~80/mim

9.音量 : Max.120dB/m

10.材质 : 灯内罩-PC, 身体-压铸铝DIECAST Al, 喇叭外壳-SUS316L, 反光镜-耐热性ABS,灯外罩-防爆,强化玻璃,外罩:不锈钢金属保护网

11.技术认证 : CNAS

12.保护等级 :ExdII CT6, IP66

13.防爆填料函属用户选购件

14.遥控,光控,红外线,远程网络控制控制,停电声光报警,可充电,带蓄电池声光报警,语音提示等特殊要求可按用户要求定制

产品规格

型号

内装音

电压

电流

重量

音量

颜色

CSEP-AL

WS-警告音12音

DC12V

 1.305A

8.98Kg

120dB

红-R

WP-特殊警告12音

DC24V

 1.095A

120dB

黄-A

WM-音乐音20音

AC110V

 0.372A

9.39Kg

116dB

绿-G

WA-警报音20音

AC220V

 0.181A

118dB

蓝-B

WV10-语音10频道

AC380V

0.123

118dB

白-W

IP67/IP68,超高亮LED(HL型)产品,船舶用青铜外壳产品(Brass)和特殊电压产品(AC48V, AC440V ,DC110V, DC220V,DC48V等)可以定做

* 外形安装图

* 接线方法

电源线 引入口(CABLE ENTRY)

1.使用防水接头或者船舶用填料函

2.电源线 接入口:标准规格 : PF 1/2

3.引入口 PF 3/4 尺寸可以定做

接线方法

1.AC交流电源产品：不用分正负极,直接连接电源.

2.DC直流电源产品：黑色线端子连接在负极(-)。

3.为了更安全的连接,电源线的端部使用冷压接线端子“O"型"U"型

定做产品(-LC型)引出电源线和信号线。

1.引出电源线规格: UL1015-N

18(0.75sq) x 2c 400mm

2.引出信号线规格: UL1007-NO.22(0.3sq) 400mm

* 信号音的选择和接线方法

音色种类的选择方法

标准形式:-利用内部开关

选购形式(LC):-利用外部接点控制

1.本产品内部有12种报警和20种音乐声选择，标准产品（利用内部选择音色选择开关）上可以利用音的选择开关(左图)选择音的种类

2.利用外部触点选择音的方法是定做型的产品(-LC)的接线，参考左图项内容选音的种类。

音量大小的调节方法

1.本产品内部电路板上有音量调节装置(左图)。调节器向顺时针的方向旋转，音量增加，逆时针的方向旋转音量减少。

* 信号灯的长亮/闪亮选择

为了方便用户的使用，安装板上有长亮/闪亮选择开关。希望仔细阅读使用说明书和参考产品结构图按照正确的方法操作。

1.分离玻璃灯座和底座,打开内灯灯罩,确认LED线路板上的长亮/闪亮选择开关。(如下图)

2.长亮/闪亮动作选择开关:

a). 开关在L的位置的时候常亮。b). 在LF的位置的时候闪亮。

* 型号选择

CSEP   -

AL  -

WS   -

220   -

R

LC

型号

光源

音色

电压

颜色

音色选择方式

CSEP    -

AW(灯泡旋转)

WS(警告12音)

12-DC12V

R-红色

无指定(None)选择内部开

AL (LED常亮)

WP(告警12音)

24-DC24V

Y-黄色

ALF(LED闪亮)

WM(音乐20音)

110-AC110V

G-绿色

 ALS(LED频闪)

WA(警报20音)

220-AC220V

B-蓝色

LC指定(Order)
